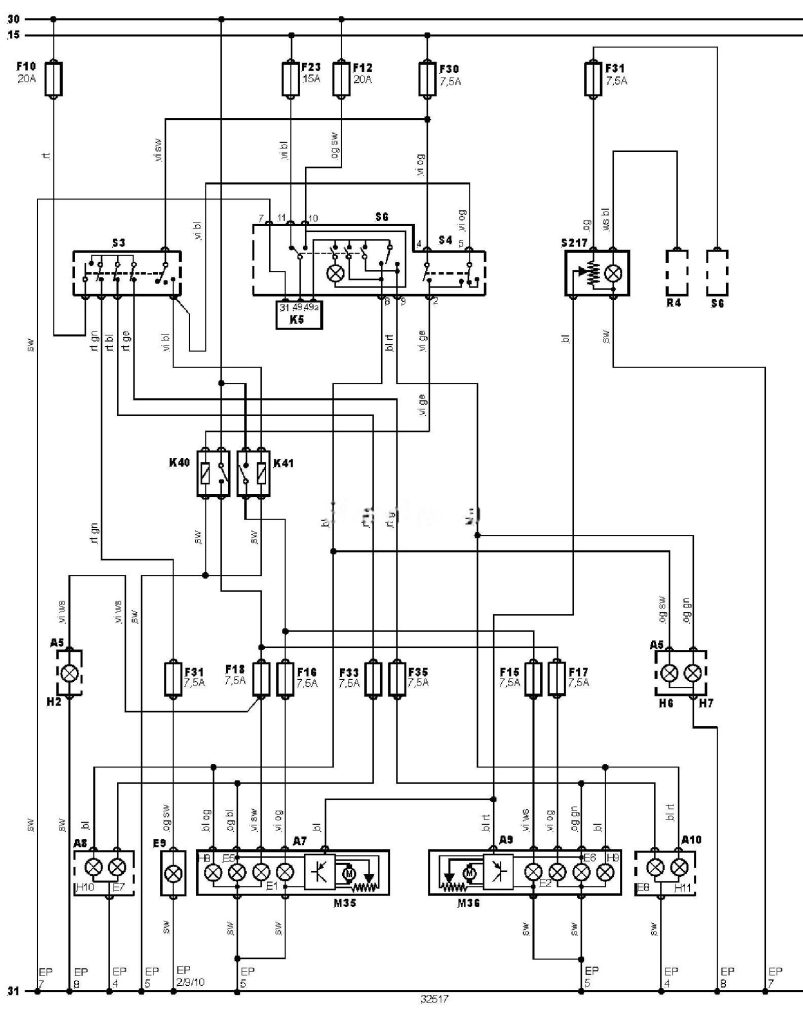

Електрична схема ламп зовнішнього освітлення автомобіля Ford Mondeo 1996, 1997, 1998 року випуску.
Електросхема ламп зовнішнього освітлення — фари та покажчики повороту.
Позначення до електричної схеми Ford Mondeo
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A7 |
Ліва фара в зборі |
|
A8 |
Лівий задній ліхтар в зборі |
|
A9 |
Права фара в зборі |
|
A10 |
Правий задній ліхтар в зборі |
|
EP10 |
Точка маси |
|
EP2 |
Точка маси |
|
EP4 |
Точка маси |
|
EP5 |
Точка маси |
|
EP7 |
Точка маси |
|
EP8 |
Точка маси |
|
EP9 |
Точка маси |
|
E1 |
Лампа лівої фари |
|
E2 |
Лампа правої фари |
|
E5 |
Лампа лівого переднього габариту |
|
E6 |
Лампа правого переднього габариту |
|
E7 |
Лампа лівого заднього габариту |
|
E8 |
Лампа правого заднього габариту |
|
E9 |
Лампа підсвічування номерного знака (ліва або єдина) |
|
F4 |
Запобіжник |
|
F10 |
Запобіжник |
|
F12 |
Запобіжник |
|
F15 |
Запобіжник |
|
F16 |
Запобіжник |
|
F17 |
Запобіжник |
|
F18 |
Запобіжник |
|
F23 |
Запобіжник |
|
F30 |
Запобіжник |
|
F31 |
Запобіжник |
|
F33 |
Запобіжник |
|
F35 |
Запобіжник |
|
H2 |
Індикатор увімкнення дальнього світла фар |
|
H6 |
Індикатор покажчиків повороту (лівий або єдиний) |
|
H7 |
Індикатор покажчиків повороту (правий) |
|
H8 |
Лампа лівого переднього покажчика повороту |
|
H9 |
Лампа правого переднього покажчика повороту |
|
H10 |
Лампа лівого заднього покажчика повороту |
|
H11 |
Лампа правого заднього покажчика повороту |
|
K5 |
Реле-переривач покажчиків повороту |
|
K40 |
Реле дальнього світла фар |
|
K41 |
Реле ближнього світла фар |
|
M35 |
Електродвигун коректора фар (лівий або єдиний) |
|
M36 |
Електродвигун коректора фар (правий) |
|
S3 |
Вимикач фар |
|
S4 |
Перемикач світла фар |
|
S6 |
Комбінований перемикач |
|
S217 |
Перемикач коректора фар |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
