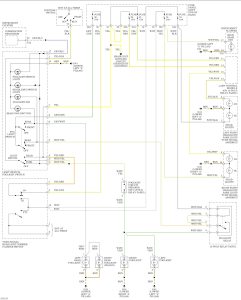

Електросхема зовнішнього освітлення Audi Allroad 2000, 2001, 2002, 2003, 2004, 2005 року випуску.

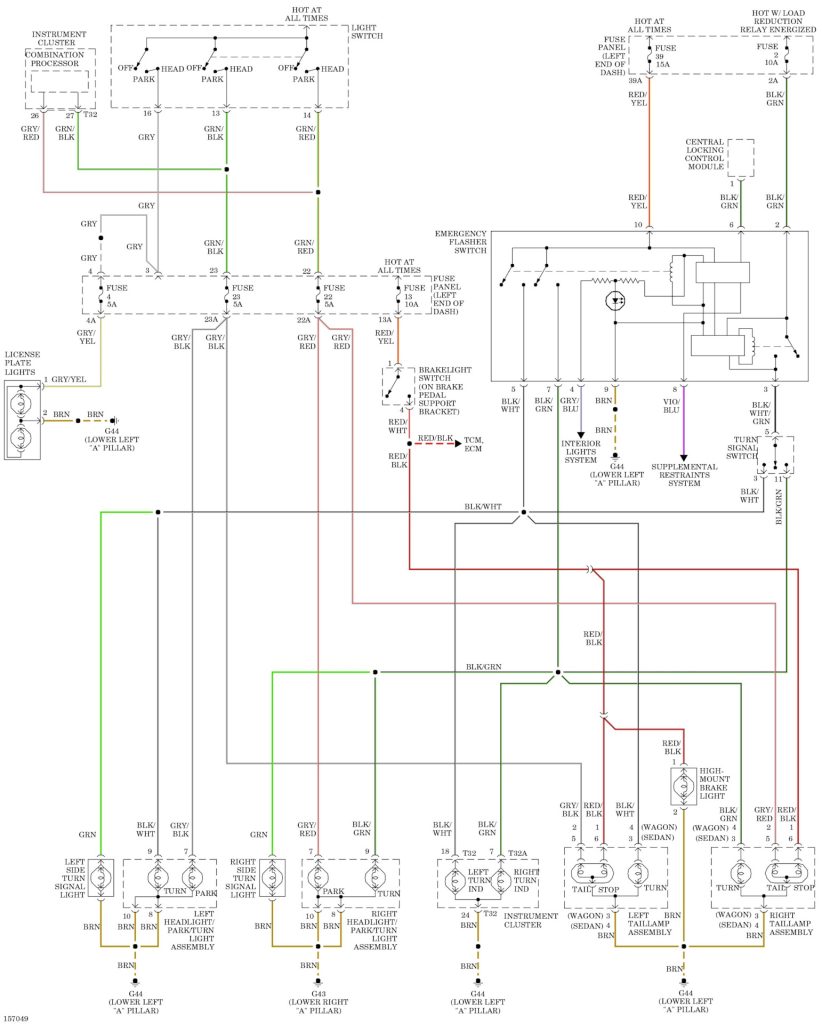

Електросхема зовнішнього освітлення — із системою перевірки справності ламп
Позначення до електричної схеми Audi Allroad
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A8 |
Лівий задній ліхтар у зборі |
|
A9 |
Права фара у зборі |
|
A10 |
Правий задній ліхтар у зборі |
|
A31 |
Блок керування центральним замком |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
A40 |
Блок системи перевірки справності ламп |
|
A75 |
Блок керування комбінацією приборів |
|
EP1 |
Точка маси |
|
EP3 |
Точка маси |
|
EP5 |
Точка маси |
|
E1 |
Лампа лівої фари |
|
E2 |
Лампа правої фари |
|
E5 |
Лампа лівого переднього габариту |
|
E6 |
Лампа правого переднього габариту |
|
E7 |
Лампа лівого заднього габариту |
|
E8 |
Лампа правого заднього габариту |
|
E9 |
Лампа підсвічування номерного знака (ліва або єдина) |
|
E14 |
Лампа протитуманної фари (лівої) |
|
E15 |
Лампа протитуманної фари (правої) |
|
E18 |
Лампа заднього протитуманного ліхтаря (лівого або єдиного) |
|
E20 |
Лампа ліхтаря заднього ходу (лівого або єдиного) |
|
E21 |
Лампа ліхтаря заднього ходу (правого) |
|
F2 |
Запобіжник |
|
F3 |
Запобіжник |
|
F4 |
Запобіжник |
|
F5 |
Запобіжник |
|
F13 |
Запобіжник |
|
F18 |
Запобіжник |
|
F19 |
Запобіжник |
|
F20 |
Запобіжник |
|
F21 |
Запобіжник |
|
F22 |
Запобіжник |
|
F23 |
Запобіжник |
|
F31 |
Запобіжник |
|
F36 |
Запобіжник |
|
F39 |
Запобіжник |
|
H1 |
Індикатор зарядки акумуляторної батареї |
|
H3 |
Лампа лівого стоп-сигналу |
|
H4 |
Лампа правого стоп-сигналу |
|
H6 |
Індикатор покажчиків повороту (лівий або єдиний) |
|
H7 |
Індикатор покажчиків повороту (правий) |
|
H8 |
Лампа лівого переднього покажчика повороту |
|
H9 |
Лампа правого переднього покажчика повороту |
|
H10 |
Лампа лівого заднього покажчика повороту |
|
H11 |
Лампа правого заднього покажчика повороту |
|
H51 |
Індикатор попередження про невиключені габарити |
|
H85 |
Лампа центрального стоп-сигналу |
|
K6 |
Реле аварійної сигналізації |
|
K55 |
Вимикач заборони запуску |
|
M35 |
Електродвигун коректора фар (лівий або єдиний) |
|
M36 |
Електродвигун коректора фар (правий) |
|
R4 |
Реостат підсвічування комбінації приборів |
|
S1 |
Замок запалювання |
|
S3 |
Вимикач фар |
|
S6 |
Комбінований перемикач |
|
S13 |
Вимикач стоп-сигналів (датчик положення педалі гальма) |
|
S27 |
Вимикач аварійної сигналізації |
|
S28 |
Вимикач ліхтарів заднього ходу |
|
S31 |
Вимикач протитуманних фар |
|
S32 |
Вимикач задніх протитуманних ліхтарів |
|
S217 |
Перемикач коректора фар |
|
S292 |
Панель керування кондиціонером/опалювачем |
|
X |
Замок запалювання — допоміжні ланцюги |
|
X96 |
Роз’єм підсвічування панелі приборів |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
