Електрична схема зовнішнього освітлення Ford Transit Connect 2002, 2003, 2004, 2005, 2006 року випуску.

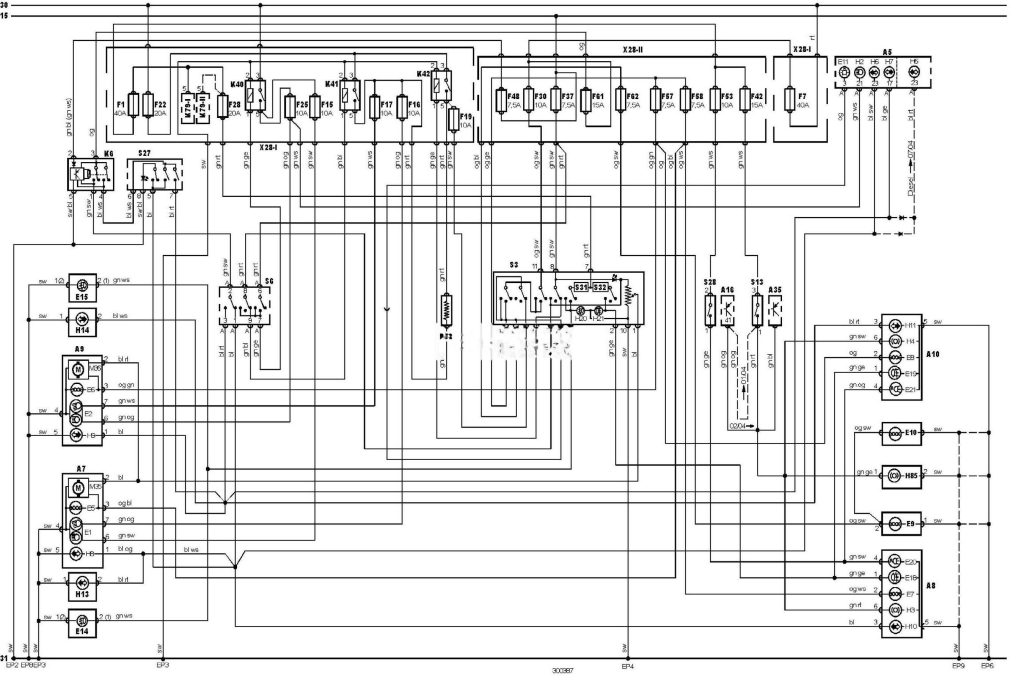

Електросхема ламп зовнішнього освітлення — З системою освітлення в денний час.
Позначення до електричної схеми Ford Transit Connect
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A7 |
Ліва фара в зборі |
|
A8 |
Лівий задній ліхтар в зборі |
|
A9 |
Права фара в зборі |
|
A10 |
Правий задній ліхтар в зборі |
|
A16 |
Електронний блок управління ABS |
|
A35 |
Електронний блок управління двигуном (ECM) |
|
EP2 |
Точка маси |
|
EP3 |
Точка маси |
|
EP4 |
Точка маси |
|
EP6 |
Точка маси |
|
EP8 |
Точка маси |
|
EP9 |
Точка маси |
|
E1 |
Лампа лівої фари |
|
E2 |
Лампа правої фари |
|
E5 |
Лампа лівого переднього габариту |
|
E6 |
Лампа правого переднього габариту |
|
E7 |
Лампа лівого заднього габариту |
|
E8 |
Лампа правого заднього габариту |
|
E9 |
Лампа підсвічування номерного знака (ліва або єдина) |
|
E10 |
Лампа підсвічування номерного знака (права) |
|
E11 |
Лампа(и) підсвічування комбінації приладів |
|
E14 |
Лампа протитуманної фари (лівої) |
|
E15 |
Лампа протитуманної фари (правої) |
|
E18 |
Лампа заднього протитуманного ліхтаря (лівого або єдиного) |
|
E19 |
Лампа заднього протитуманного ліхтаря (правого) |
|
E20 |
Лампа ліхтаря заднього ходу (лівого або єдиного) |
|
E21 |
Лампа ліхтаря заднього ходу (правого) |
|
F1 |
Запобіжник |
|
F7 |
Запобіжник |
|
F15 |
Запобіжник |
|
F16 |
Запобіжник |
|
F17 |
Запобіжник |
|
F19 |
Запобіжник |
|
F22 |
Запобіжник |
|
F25 |
Запобіжник |
|
F28 |
Запобіжник |
|
F30 |
Запобіжник |
|
F37 |
Запобіжник |
|
F42 |
Запобіжник |
|
F48 |
Запобіжник |
|
F53 |
Запобіжник |
|
F57 |
Запобіжник |
|
F58 |
Запобіжник |
|
F61 |
Запобіжник |
|
F62 |
Запобіжник |
|
H2 |
Індикатор увімкнення дальнього світла фар |
|
H3 |
Лампа лівого стоп-сигналу |
|
H4 |
Лампа правого стоп-сигналу |
|
H6 |
Індикатор покажчиків повороту (лівий або єдиний) |
|
H7 |
Індикатор покажчиків повороту (правий) |
|
H8 |
Лампа лівого переднього покажчика повороту |
|
H9 |
Лампа правого переднього покажчика повороту |
|
H10 |
Лампа лівого заднього покажчика повороту |
|
H11 |
Лампа правого заднього покажчика повороту |
|
H13 |
Лівий повторювач покажчиків повороту / габарит |
|
H14 |
Правий повторювач покажчиків повороту / габарит |
|
H20 |
Індикатор увімкнення протитуманних фар (передніх або єдиних) |
|
H21 |
Індикатор увімкнення задніх протитуманних ліхтарів |
|
H85 |
Лампа центрального стоп-сигналу |
|
K6 |
Реле аварійної сигналізації |
|
K40 |
Реле дальнього світла фар |
|
K41 |
Реле ближнього світла фар |
|
K42 |
Реле системи освітлення в денний час |
|
K79-1 |
Реле 1 основних ланцюгів запалювання |
|
K79-2 |
Реле 2 основних ланцюгів запалювання |
|
M35 |
Електродвигун коректора фар (лівий або єдиний) |
|
M36 |
Електродвигун коректора фар (правий) |
|
R52 |
Резистор системи освітлення в денний час |
|
S3 |
Вимикач фар |
|
S6 |
Комбінований перемикач |
|
S13 |
Вимикач стоп-сигналів (датчик положення педалі гальма) |
|
S27 |
Вимикач аварійної сигналізації |
|
S28 |
Вимикач ліхтарів заднього ходу |
|
S31 |
Вимикач протитуманних фар |
|
S32 |
Вимикач задніх протитуманних ліхтарів |
|
X28-1 |
Блок запобіжників/реле, моторний відсік |
|
X28-2 |
Блок запобіжників/реле, приладова панель |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
