Електрична схема зовнішнього освітлення 316i BMW 3 (E90)/91/92/93 2007, 2008, 2009, 2010, 2011 року випуску.

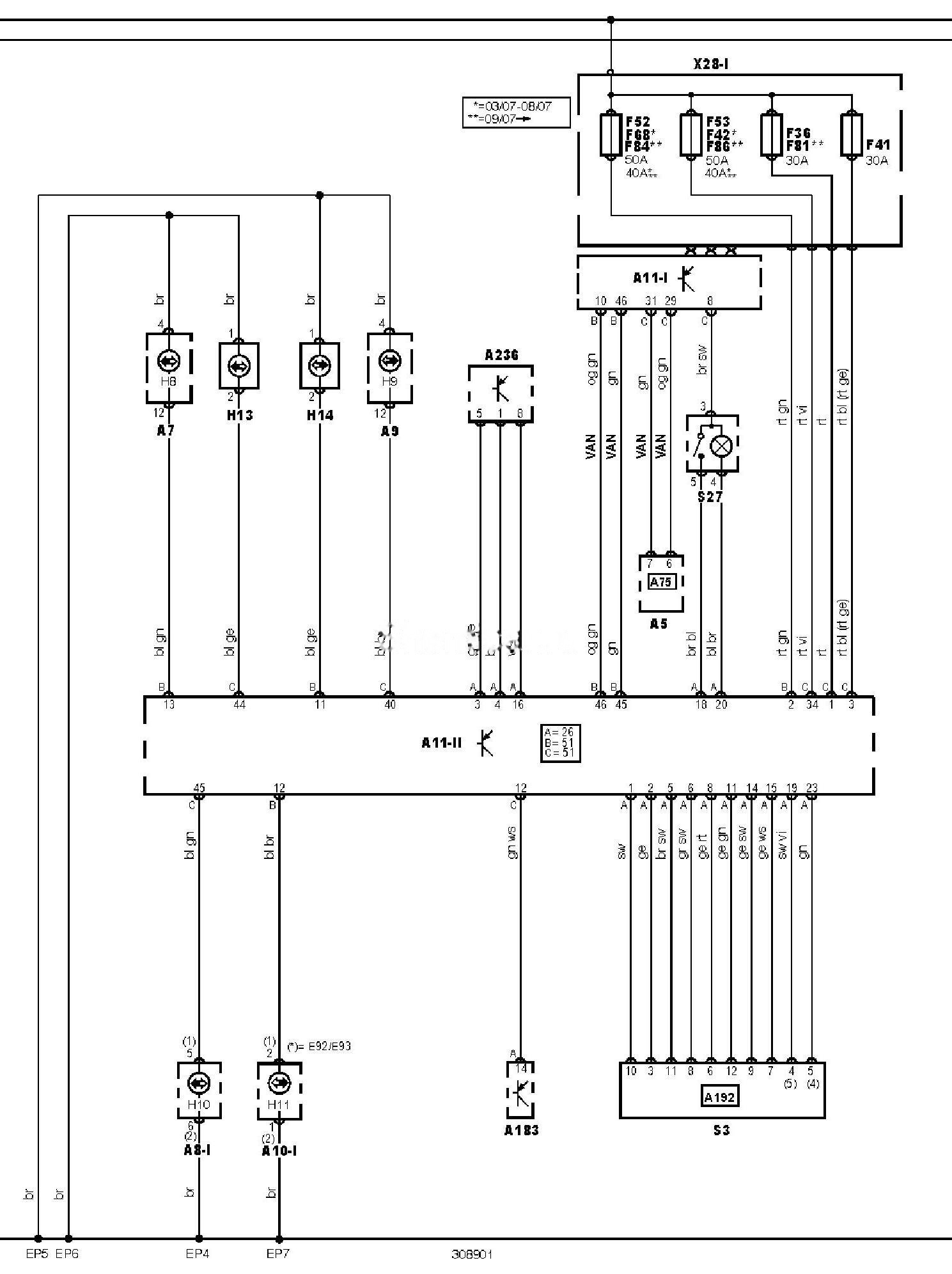

Електросхема зовнішнього освітлення — Покажчики повороту
Позначення до електричної схеми BMW 3 (E90)/91/92/93
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A7 |
Ліва фара в зборі |
|
A9 |
Права фара в зборі |
|
A75 |
Блок керування комбінацією приборів |
|
A183 |
Блок керування замком запалювання |
|
A192 |
Блок керування освітленням |
|
A236 |
Блок керування електрообладнанням рульової колонки |
|
EP4 |
Точка маси |
|
EP5 |
Точка маси |
|
EP6 |
Точка маси |
|
EP7 |
Точка маси |
|
F36 |
Запобіжник |
|
F41 |
Запобіжник |
|
F42 |
Запобіжник |
|
F52 |
Запобіжник |
|
F53 |
Запобіжник |
|
F68 |
Запобіжник |
|
F81 |
Запобіжник |
|
F84 |
Запобіжник |
|
F86 |
Запобіжник |
|
H8 |
Лампа лівого переднього покажчика повороту |
|
H9 |
Лампа правого переднього покажчика повороту |
|
H10 |
Лампа лівого заднього покажчика повороту |
|
H11 |
Лампа правого заднього покажчика повороту |
|
H13 |
Лівий повторювач покажчиків повороту |
|
H14 |
Правий повторювач покажчиків повороту |
|
S3 |
Вимикач фар |
|
S27 |
Вимикач аварійної сигналізації |
|
VAN |
Шина даних VAN |
|
X28-1 |
Блок запобіжників/реле, приладова панель |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
