Електрична схема зовнішнього освітлення Mercedes Benz M-Class (163) 2001, 2002, 2003, 2004 року випуску.

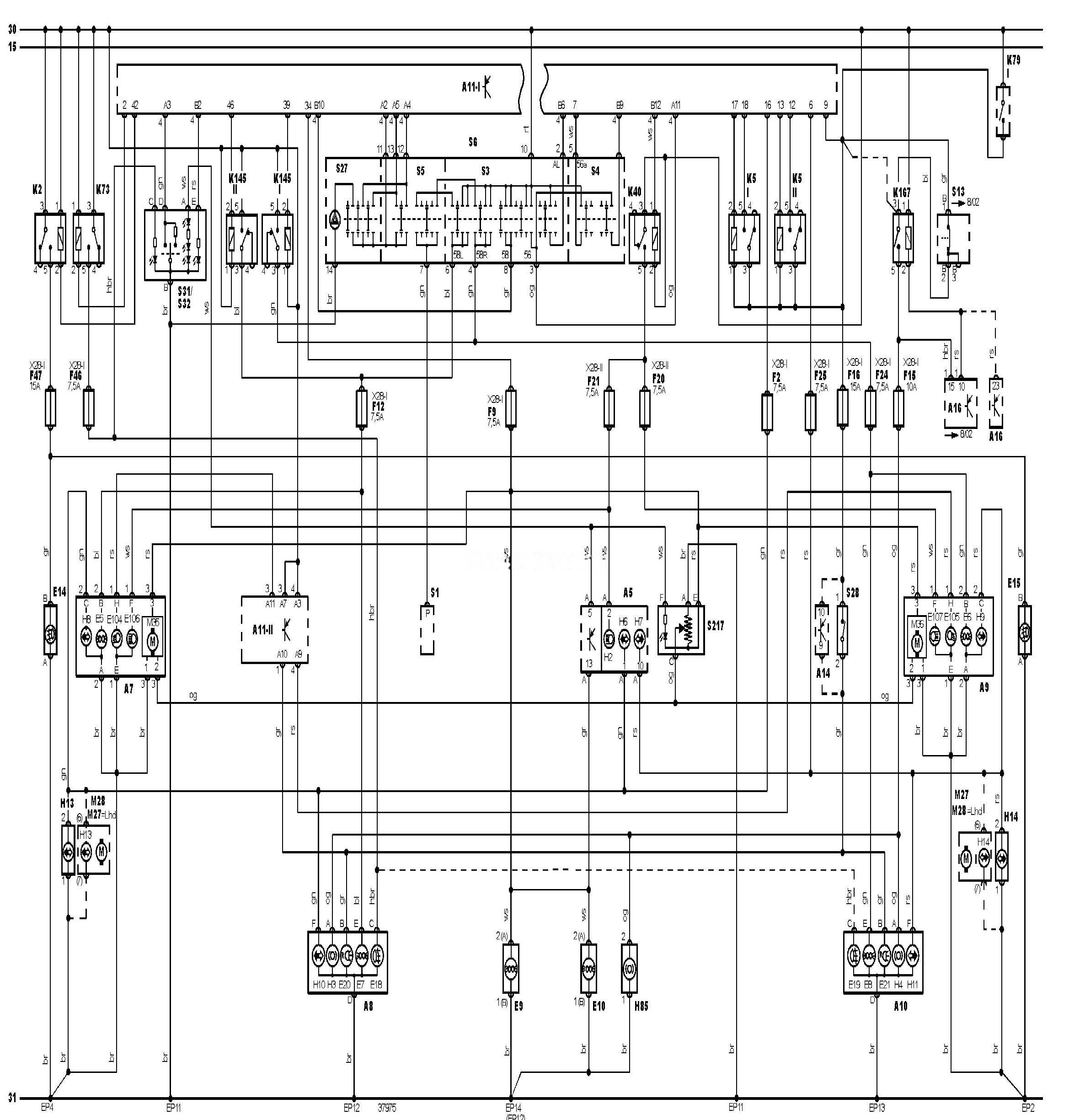

Електросхема ламп зовнішнього освітлення (09.2001-).
Позначення до електричної схеми Mercedes Benz M-Class
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A7 |
Ліва фара в зборі |
|
A8 |
Лівий задній ліхтар в зборі |
|
A9 |
Права фара в зборі |
|
A10 |
Правий задній ліхтар в зборі |
|
A11-1 |
Багатофункціональний блок керування — моторний відсік |
|
A11-2 |
Багатофункціональний блок керування — нижня частина панелі приборів, праворуч |
|
A14 |
Блок керування перемиканням передач |
|
A16 |
Електронний блок керування ABS |
|
EP11 |
Точка маси |
|
EP12 |
Точка маси |
|
EP13 |
Точка маси |
|
EP14 |
Точка маси |
|
EP2 |
Точка маси |
|
EP4 |
Точка маси |
|
E5 |
Лампа лівого переднього габариту |
|
E6 |
Лампа правого переднього габариту |
|
E7 |
Лампа лівого заднього габариту |
|
E8 |
Лампа правого заднього габариту |
|
E9 |
Лампа підсвічування номерного знака (ліва або єдина) |
|
E10 |
Лампа підсвічування номерного знака (права) |
|
E14 |
Лампа протитуманної фари (лівої) |
|
E15 |
Лампа протитуманної фари (правої) |
|
E18 |
Лампа заднього протитуманного ліхтаря (лівого або єдиного) |
|
E19 |
Лампа заднього протитуманного ліхтаря (правого) |
|
E20 |
Лампа ліхтаря заднього ходу (лівого або єдиного) |
|
E21 |
Лампа ліхтаря заднього ходу (правого) |
|
E104 |
Лампа ближнього світла (ліва) |
|
E105 |
Лампа ближнього світла (права) |
|
E106 |
Лампа дальнього світла (ліва) |
|
E107 |
Лампа дальнього світла (права) |
|
F2 |
Запобіжник |
|
F9 |
Запобіжник |
|
F12 |
Запобіжник |
|
F15 |
Запобіжник |
|
F16 |
Запобіжник |
|
F20 |
Запобіжник |
|
F21 |
Запобіжник |
|
F24 |
Запобіжник |
|
F25 |
Запобіжник |
|
F46 |
Запобіжник |
|
F47 |
Запобіжник |
|
H2 |
Індикатор увімкнення дальнього світла фар |
|
H3 |
Лампа лівого стоп-сигналу |
|
H4 |
Лампа правого стоп-сигналу |
|
H6 |
Індикатор покажчиків повороту (лівий або єдиний) |
|
H7 |
Індикатор покажчиків повороту (правий) |
|
H8 |
Лампа лівого переднього покажчика повороту |
|
H9 |
Лампа правого переднього покажчика повороту |
|
H10 |
Лампа лівого заднього покажчика повороту |
|
H11 |
Лампа правого заднього покажчика повороту |
|
H13 |
Лівий повторювач покажчиків повороту / габарит |
|
H14 |
Правий повторювач покажчиків повороту / габарит |
|
H85 |
Лампа центрального стоп-сигналу |
|
K2 |
Реле протитуманних фар |
|
K5 |
Реле-переривник покажчиків повороту |
|
K40 |
Реле дальнього світла фар |
|
K73 |
Реле задніх протитуманних ліхтарів |
|
K79 |
Реле основних ланцюгів запалювання |
|
K145 |
Реле габаритів |
|
K167 |
Реле стоп-сигналів |
|
M27 |
Електродвигун приводу регулювання дзеркала заднього виду на двері водія |
|
M28 |
Електродвигун приводу регулювання дзеркала заднього виду на двері пасажира |
|
M35 |
Електродвигун коректора фар (лівий або єдиний) |
|
M36 |
Електродвигун коректора фар (правий) |
|
S1 |
Замок запалювання |
|
S3 |
Вимикач фар |
|
S4 |
Перемикач світла фар |
|
S5 |
Перемикач покажчиків повороту |
|
S6 |
Комбінований перемикач |
|
S13 |
Вимикач стоп-сигналів (датчик положення педалі гальма) |
|
S27 |
Вимикач аварійної сигналізації |
|
S28 |
Вимикач ліхтарів заднього ходу |
|
S31 |
Вимикач протитуманних фар |
|
S32 |
Вимикач задніх протитуманних ліхтарів |
|
S217 |
Перемикач коректора фар |
|
X28-1 |
Блок запобіжників/реле — моторний відсік |
|
X28-2 |
Блок запобіжників/реле — права нижня захисна панель |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
