Електросхема звукового сигналу Audi А4 B5

Електросхема системи управління звуковим сигналом для автомобілів Audi А4 В5 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 року випуску.

Електросхема управління звуковим сигналом.

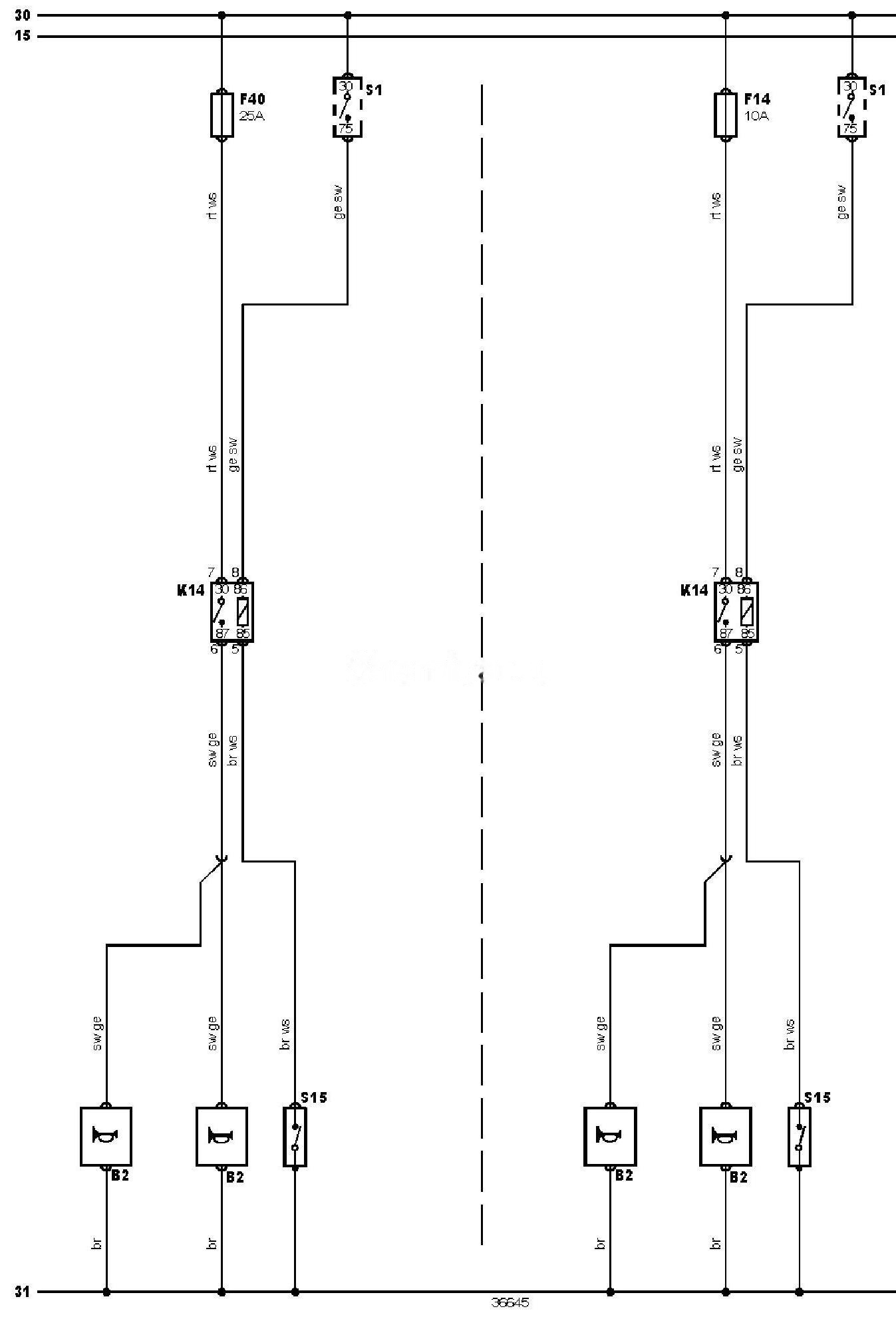

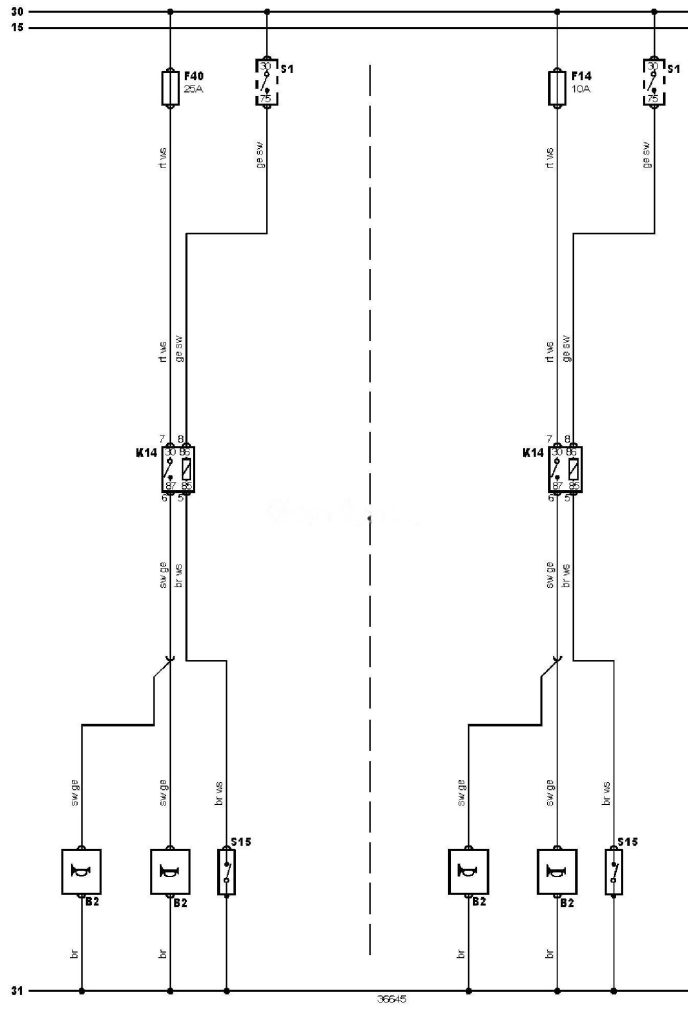

Електросхема звукового сигналу Audi А4 B5 — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Audi А4

15 Замок запалювання — запалювання УВІМК

30 “+” акумуляторної батареї

31 “-” акумуляторної батареї

B2 Звуковий сигнал (подвійний)

F14 Запобіжник

F40 Запобіжник

K14 Реле звукового сигналу

S1 Замок запалювання

S15 Вимикач звукового сигналу

Кольори проводів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий
