Електросхема звукового сигналу Seat Alhambra (00-10)

Електрична схема звукового сигналу Seat Alhambra 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 року випуску.

Електросхема звукового сигналу.

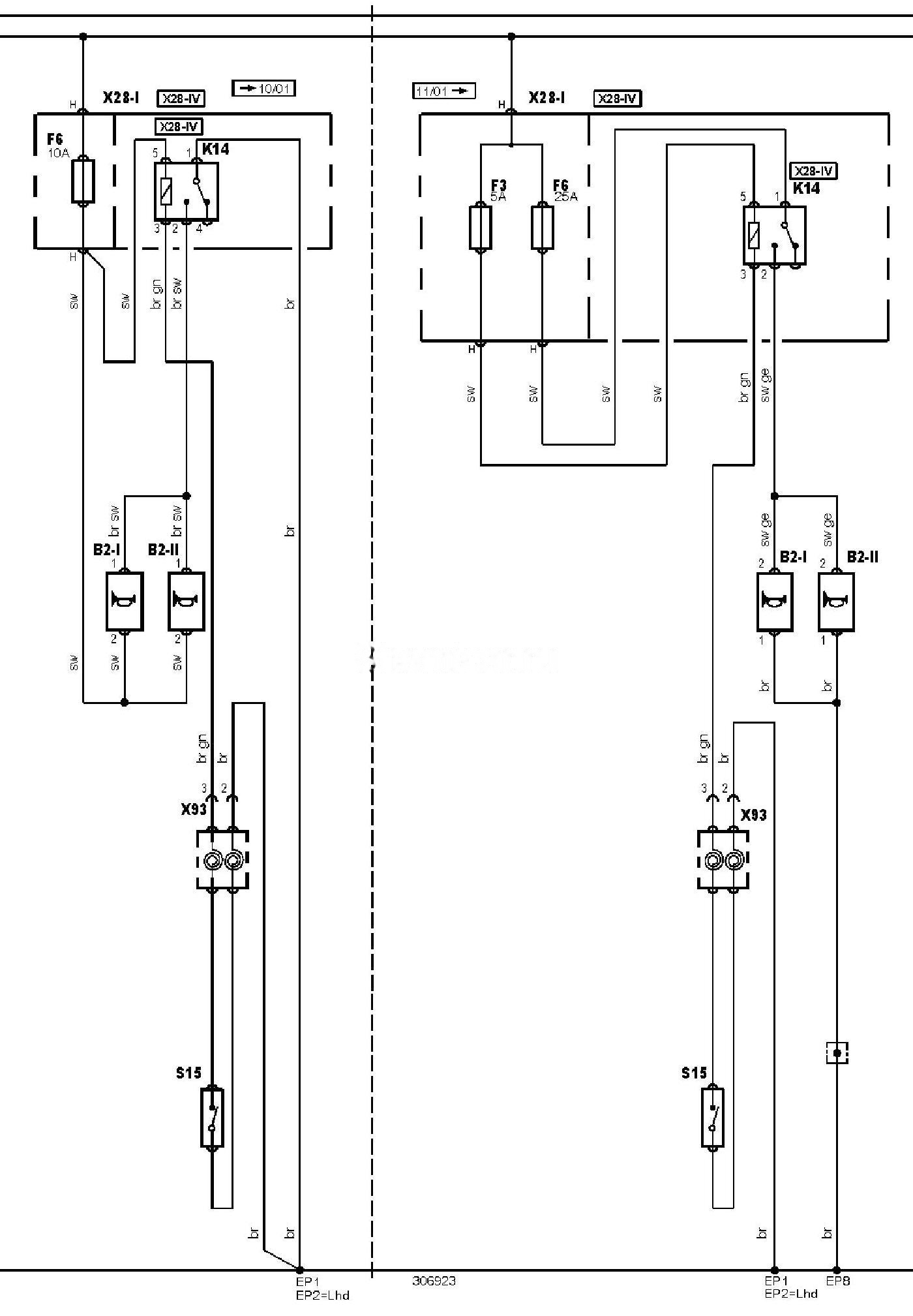

Електросхема звукового сигналу Seat Alhambra (00-10) — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Seat

30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
F3	Запобіжник
F6	Запобіжник
K14	Реле звукового сигналу
S15	Вимикач звукового сигналу
X93	Спіральний провід (SRS)

Кольори проводів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og= помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий
