Електросхема звукового сигналу тип 1 Toyota Yaris 1

Електрична схема звукового сигналу Toyota Yaris 2 (XP90) 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 року випуску.

Електросхема звукового сигналу — Вироблено в Японії.

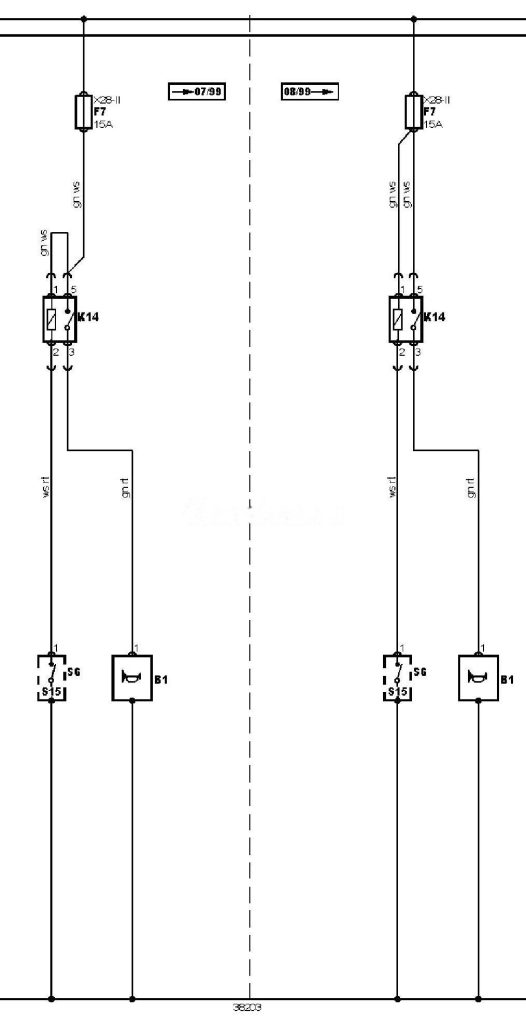

Електросхема звукового сигналу тип 1 Toyota Yaris 1 — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Toyota

15	Замок запалювання — запалювання УВІМКНЕНО
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
B1	Звуковий сигнал
F7	Запобіжник
K14	Реле звукового сигналу
S6	Комбінований перемикач
S15	Вимикач звукового сигналу
X28-2	Блок запобіжників/реле — моторний відсік 1

Кольори проводів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий

В Toyota Yaris 1 (XP10)
