Електрична схема кондиціонера Jaguar X-Type 2001, 2002, 2003, 2004 року випуску.

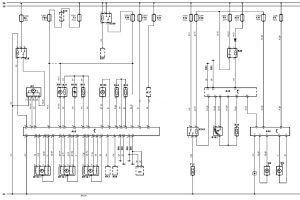

Електросхема кондиціонера (-02.2004).
позначення до електричної схеми Jaguar X-Type
|
15 |
Замок запалювання — запалювання увімкнено |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A11 |
Багатофункціональний блок керування |
|
A35 |
Електронний блок керування двигуном |
|
A63 |
Електронний блок керування кондиціонером |
|
A95 |
Блок керування електродвигуном вентилятора системи охолодження |
|
B24 |
Датчик температури охолоджувальної рідини |
|
B34 |
Датчик температури на виході з опалювача |
|
B53 |
Датчик температури за випарником |
|
B161 |
Датчик тиску холодоагенту системи кондиціонування |
|
F2 |
Запобіжник |
|
F6 |
Запобіжник |
|
F8 |
Запобіжник |
|
F9 |
Запобіжник |
|
F21 |
Запобіжник |
|
F23 |
Запобіжник |
|
F31 |
Запобіжник |
|
F36 |
Запобіжник |
|
F37 |
Запобіжник |
|
F75 |
Запобіжник |
|
F80 |
Запобіжник |
|
F99 |
Запобіжник |
|
K13 |
Реле обігрівача заднього скла |
|
K28 |
Реле електродвигуна вентилятора опалювача |
|
K46 |
Реле системи керування двигуном |
|
K79 |
Реле основних ланцюгів |
|
K98 |
Реле обігрівача лобового скла |
|
K143 |
Реле електромагнітної муфти компресора кондиціонера |
|
K290 |
Реле контролю сили струму акумуляторної батареї |
|
M6 |
Електродвигун вентилятора системи охолодження |
|
M7 |
Електродвигун вентилятора кондиціонера/опалювача |
|
M105 |
Електродвигун приводу заслінки забору повітря (кондиціонер/опалювач) |
|
M112 |
Електродвигун приводу заслінки напрямку потоків повітря (кондиціонер/опалювач) |
|
M113 |
Електродвигун приводу заслінки обдування скла |
|
M114 |
Електродвигун приводу заслінки змішування потоків повітря (кондиціонер/опалювач) |
|
R6 |
Резистор електродвигуна вентилятора опалювача |
|
S3 |
Вимикач фар |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле, моторний відсік 1 |
|
X28-2 |
Блок запобіжників/реле, приладова панель 1 |
|
Y11 |
Електромагнітна муфта компресора кондиціонера |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
