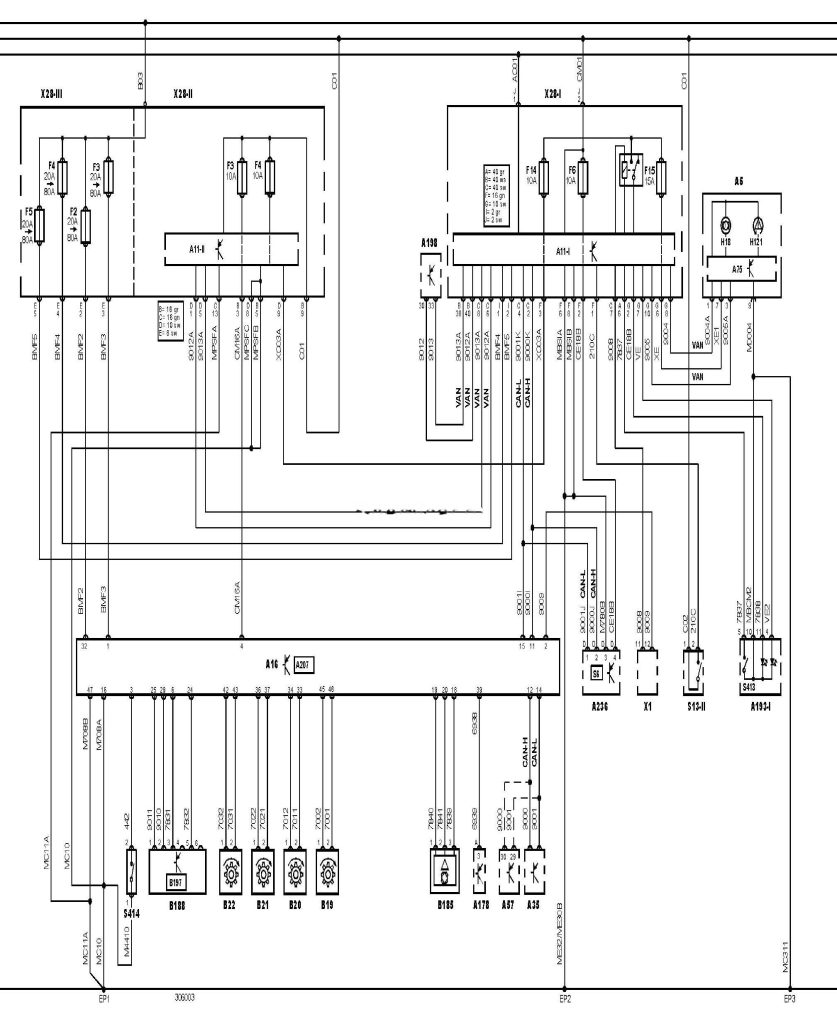

Електросхема ABS & TCS тип 2 Citroen C3 2005- 2010

15

Замок запалювання — запалювання УВІМК

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A5

Комбінація приборів

A11-1

Багатофункціональний блок керування 1

A11-2

Багатофункціональний блок керування 2

A16

Електронний блок керування ABS

A35

Електронний блок керування двигуном (ECM)

A57

Електронний блок керування трансмісією (TCM)

A75

Блок керування комбінацією приборів

A178

Блок керування навігаційною системою

A193-1

Багатофункціональний перемикач у зборі 1

A198

Електронний блок керування SRS

A207

Блок керування ESP (система підтримки курсової стійкості)

A236

Блок керування електрообладнанням рульової колонки

B19

Датчик частоти обертання лівого переднього колеса

B20

Датчик частоти обертання правого переднього колеса

B21

Датчик частоти обертання лівого заднього колеса або єдиний

B22

Датчик частоти обертання правого заднього колеса

B185

Датчик тиску гальмівної рідини (ABS)

B188

Датчик бічного переміщення

B197

Датчик бічного прискорення

CAN-H

Контролер (шина передачі даних) — сигнал високого рівня

CAN-L

Контролер (шина передачі даних) — сигнал низького рівня

F2

Запобіжник

F3

Запобіжник

F4

Запобіжник

F5

Запобіжник

F6

Запобіжник

F14

Запобіжник

F15

Запобіжник

H18

Індикатор низького рівня гальмівної рідини

H121

Індикатор системи курсової стійкості (ESP)

S6

Комбінований перемикач

S13-2

Вимикач стоп-сигналів (датчик положення педалі гальма) 2

S413

Вимикач системи курсової стійкості (ESP)

S414

Датчик рівня гальмівної рідини

VAN

Шина даних VAN

X

Замок запалювання — “ACC”

X1

Діагностичний роз’єм (DLC)

X28-1

Блок запобіжників/реле — приладова панель

X28-2

Блок запобіжників/реле — моторний відсік 1

X28-3

Блок запобіжників/реле — моторний відсік 2

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
