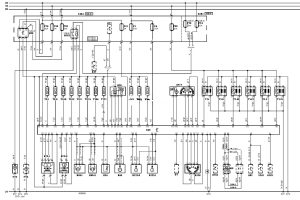

Електросхема ABS & TCS тип 4 Ford Galaxy

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A1

Аудіосистема

A16

Електронний блок управління ABS

A35

Електронний блок управління двигуном (ECM)

A75

Блок управління комбінацією приборів

A130

Блок діагностики

A197

Блок підсилювача гальмівної системи

A207

Блок управління ESP (система підтримки курсової стійкості)

B19

Датчик частоти обертання лівого переднього колеса

B20

Датчик частоти обертання правого переднього колеса

B21

Датчик частоти обертання лівого заднього колеса або єдиний

B22

Датчик частоти обертання правого заднього колеса

B106

Датчик положення керма

B188

Датчик бічного переміщення

B196

Датчик поздовжнього прискорення

B197

Датчик бічного прискорення

B200

Датчик положення діафрагми підсилювача гальм

CAN-H

Контролер (шина передачі даних) — сигнал високого рівня

CAN-L

Контролер (шина передачі даних) — сигнал низького рівня

EP2

Точка маси

EP4

Точка маси

EP6

Точка маси

F2

Запобіжник

F3

Запобіжник

F15

Запобіжник

F32

Запобіжник

F101

Запобіжник

F102

Запобіжник

K167

Реле стоп-сигналів

R4

Реостат підсвічування комбінації приборів

S13

Вимикач стоп-сигналів (датчик положення педалі гальма)

S372

Датчик-вимикач положення діафрагми підсилювача гальм

S413

Вимикач системи курсової стійкості (ESP)

X1

Діагностичний роз’єм (DLC)

Y171

Клапан положення діафрагми підсилювача гальм

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
