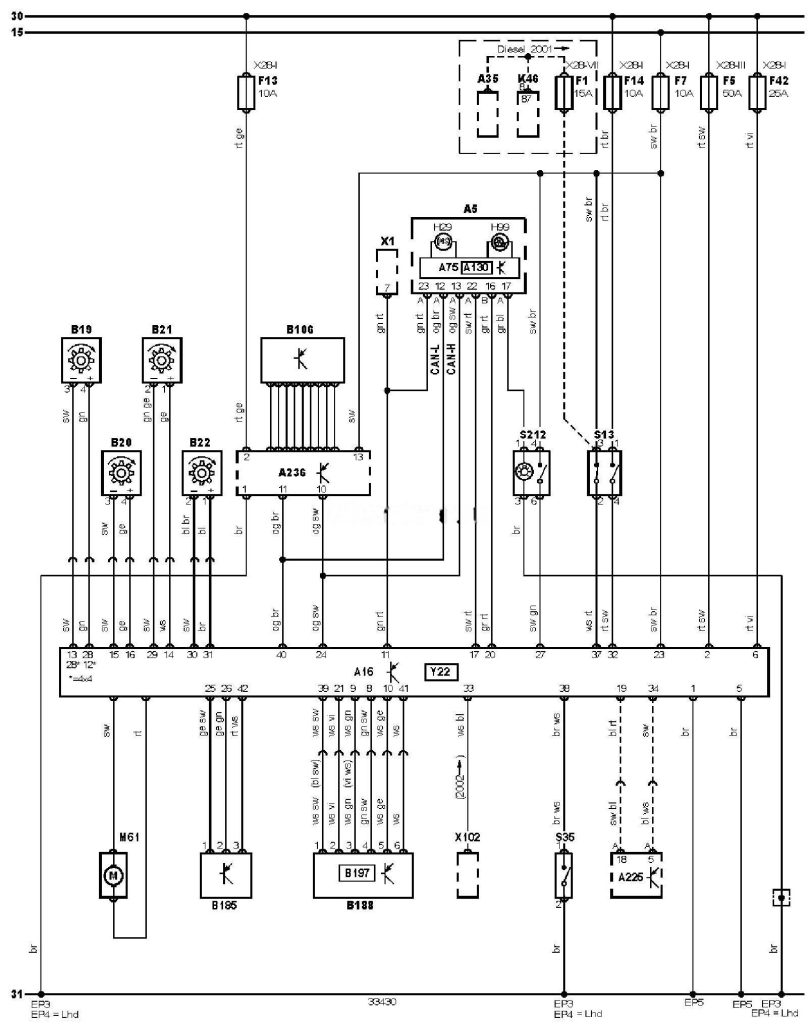

Електросхема ABS Audi A4 (B6)

15

Замок запалювання — запалювання УВІМКНЕНО

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A5

Комбінація приборів

A16

Електронний блок керування ABS

A35

Електронний блок керування двигуном

A75

Блок керування комбінацією приборів

A130

Блок діагностики

A225

Блок телематики

A236

Блок керування електрообладнанням рульової колонки

B19

Датчик частоти обертання лівого переднього колеса

B20

Датчик частоти обертання правого переднього колеса

B21

Датчик частоти обертання лівого заднього колеса

B22

Датчик частоти обертання правого заднього колеса

B106

Датчик положення рульового колеса

B185

Датчик тиску гальмівної рідини

B188

Датчик бічного переміщення

B197

Датчик прискорення (бічного)

CAN-H

Контролер (шина передачі даних) — висока швидкість

CAN-L

Контролер (шина передачі даних) — низька швидкість

F1

Запобіжник

F5

Запобіжник

F7

Запобіжник

F13

Запобіжник

F14

Запобіжник

F42

Запобіжник

H29

Індикатор ABS

H99

Індикатор системи ESP / Індикатор протибуксувальної системи

K46

Реле системи керування двигуном

M61

Електродвигун насоса

S13

Вимикач стоп-сигналів (датчик положення педалі гальма)

S35

Датчик увімкнення стоянкового гальма

S212

Вимикач системи ESP / Вимикач протибуксувальної системи

X1

Діагностичний роз’єм (DLC)

X28-1

Блок запобіжників/реле 1, панель приладів

X28-3

Блок запобіжників/реле 3, панель приладів

X28-V2

Блок запобіжників/реле, моторний відсік

X102

Роз’єм (сигнал частоти обертання)

Y22

Модулятор тиску

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
