Електросхема ABS Audi Coupe 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996 року випуску.

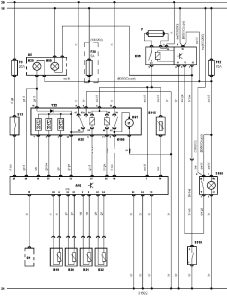

Електросхема ABS без EDL

Електросхема ABS тип 1 Audi Coupe
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Audi Coupe

15

Замок запалювання — запалювання УВІМКНЕНО

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A5

Комбінація приборів

A16

Електронний блок керування

B19

Датчик частоти обертання лівого переднього колеса

B20

Датчик частоти обертання правого переднього колеса

B21

Датчик частоти обертання лівого заднього колеса

B22

Датчик частоти обертання правого заднього колеса

F

Запобіжник

F3

Запобіжник

F12

Запобіжник

F26

Запобіжник

G1

Генератор

H29

Індикатор ABS

K38

Реле системи

K39

Реле захисту від перевантаження

K100

Реле електродвигуна насоса

M61

Електродвигун насоса

S13

Вимикач стоп-сигналів (датчик положення педалі гальма)

S105

Головний вимикач ABS

Y22

Модулятор тиску





Кольори дротів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
