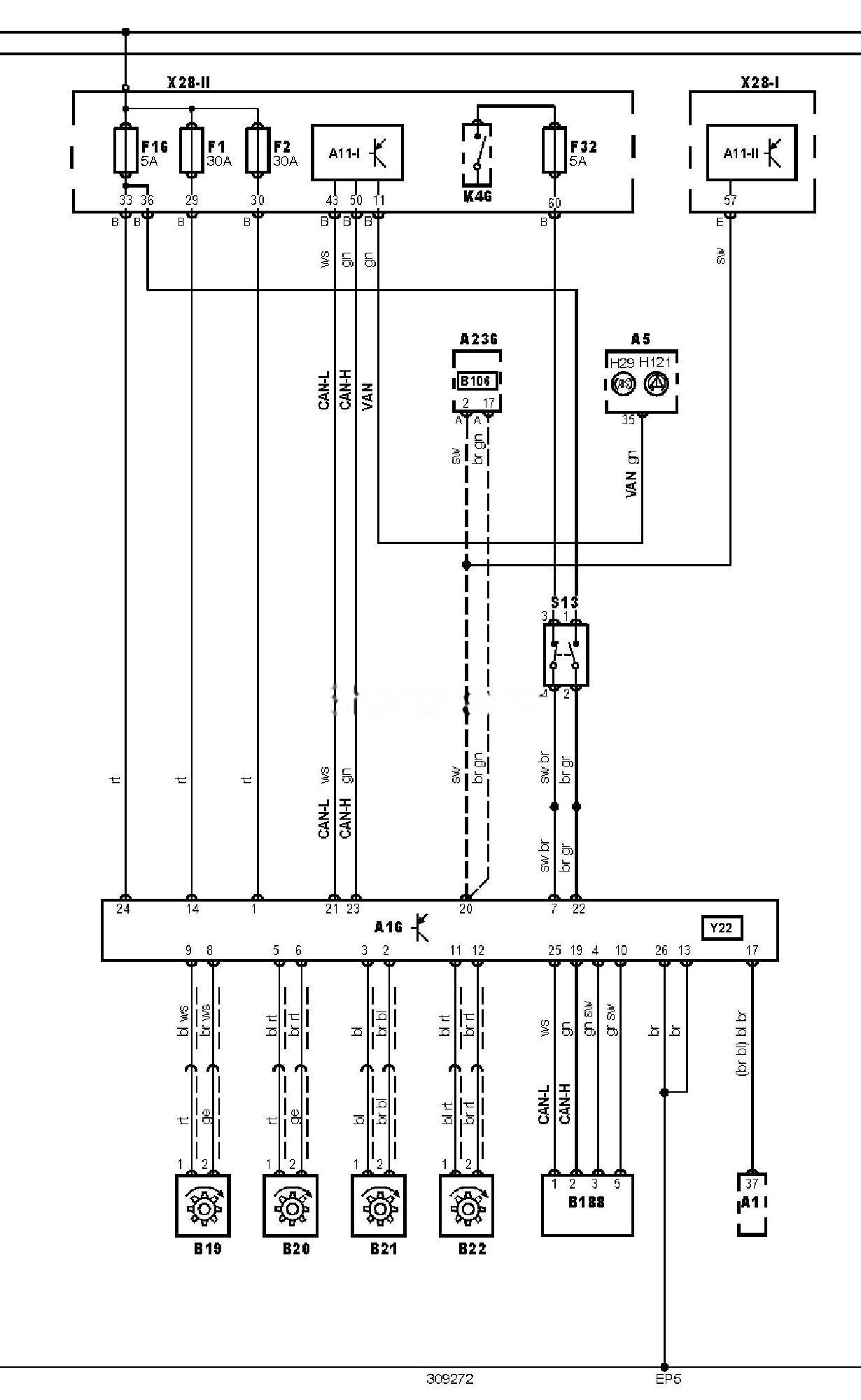

Електрична схема ABS Opel Astra-H 2004, 2005 року випуску.
Електросхема ABS — ABS & TCA (-2005).
Позначення до електричної схеми Opel Astra
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A1 |
Аудіосистема |
|
A5 |
Комбінація приборів |
|
A16 |
Електронний блок управління ABS |
|
A236 |
Блок управління електрообладнанням рульової колонки |
|
B19 |
Датчик частоти обертання лівого переднього колеса |
|
B20 |
Датчик частоти обертання правого переднього колеса |
|
B21 |
Датчик частоти обертання лівого заднього колеса або єдиний |
|
B22 |
Датчик частоти обертання правого заднього колеса |
|
B106 |
Датчик положення рульового колеса |
|
B188 |
Датчик бічного переміщення |
|
CAN-H |
Контролер (шина передачі даних) — сигнал високого рівня |
|
CAN-L |
Контролер (шина передачі даних) — сигнал низького рівня |
|
F1 |
Запобіжник |
|
F2 |
Запобіжник |
|
F16 |
Запобіжник |
|
F32 |
Запобіжник |
|
H29 |
Індикатор ABS |
|
H121 |
Індикатор системи курсової стійкості (ESP) |
|
K46 |
Реле системи управління двигуном |
|
S13 |
Вимикач стоп-сигналів (датчик положення педалі гальма) |
|
VAN |
Шина даних VAN |
|
Y22 |
Модулятор ABS |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
