Електрична схема ABS Seat Cordoba 1997, 1998, 1999 року випуску.

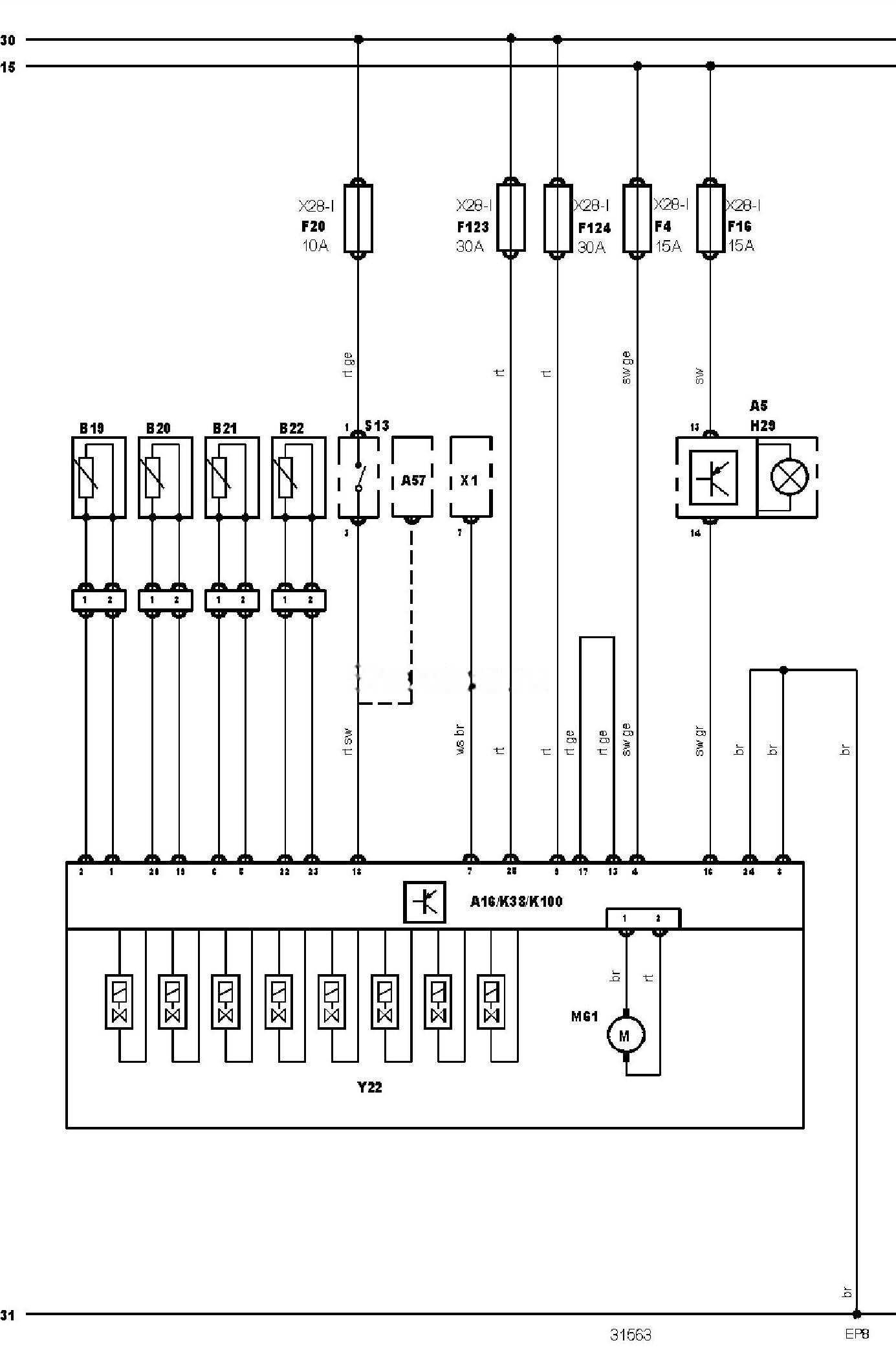

Електросхема ABS — Teves Mk 20-1E (10.1997-).
Позначення до електричної схеми Seat
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A16 |
Електронний блок керування |
|
A57 |
Комбінація приборів |
|
B19 |
Датчик частоти обертання лівого переднього колеса |
|
B20 |
Датчик частоти обертання правого переднього колеса |
|
B21 |
Датчик частоти обертання лівого заднього колеса |
|
B22 |
Датчик частоти обертання правого заднього колеса |
|
F4 |
Запобіжник |
|
F16 |
Запобіжник |
|
F20 |
Запобіжник |
|
F123 |
Запобіжник |
|
F124 |
Запобіжник |
|
H29 |
Індикатор ABS |
|
K38 |
Реле системи |
|
K100 |
Реле електродвигуна насоса |
|
M61 |
Електродвигун насоса |
|
S13 |
Вимикач стоп-сигналів (датчик положення педалі гальма) |
|
X1 |
Діагностичний роз’єм (DLC) |
|
Y22 |
Модулятор тиску |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
