Електрична схема ABS Renault Trafic 2 (X83) 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 року випуску.
Електросхема ABS & TCS — З ESP (10.2003-).

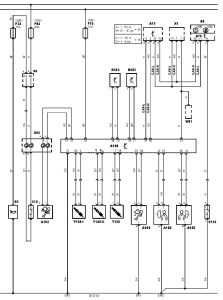

Позначення до електричної схеми Renault Trafic
|
15 |
Замок запалювання — запалювання УВІМКН |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A16 |
Електронний блок керування ABS |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
A57 |
Комбінація приборів |
|
A75 |
Блок керування комбінацією приборів |
|
B19 |
Датчик частоти обертання лівого переднього колеса |
|
B20 |
Датчик частоти обертання правого переднього колеса |
|
B21 |
Датчик частоти обертання лівого заднього колеса або єдиний |
|
B22 |
Датчик частоти обертання правого заднього колеса |
|
B106 |
Звуковий сигнал (єдиний) |
|
B188 |
Звуковий сигнал (єдиний) |
|
CAN-H |
Контролер (шина передачі даних) — сигнал високого рівня |
|
CAN-L |
Контролер (шина передачі даних) — сигнал низького рівня |
|
EP3 |
Точка маси |
|
EP5 |
Точка маси |
|
EP7 |
Точка маси |
|
F |
Запобіжник |
|
FA |
Запобіжник |
|
FF |
Запобіжник |
|
F06 |
Запобіжник |
|
F12 |
Запобіжник |
|
F16 |
Запобіжник |
|
F17 |
Запобіжник |
|
H29 |
Індикатор ABS |
|
H121 |
Індикатор зарядки акумуляторної батареї |
|
M61 |
Електродвигун насоса ABS |
|
P9 |
Спідометр |
|
S13 |
Вимикач стоп-сигналів (датчик положення педалі гальма) |
|
S28 |
Вимикач ліхтарів заднього ходу |
|
S413 |
Перемикач світла фар |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле, приладова панель 1 |
|
X28-2 |
Блок запобіжників/реле, моторний відсік 2 |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
