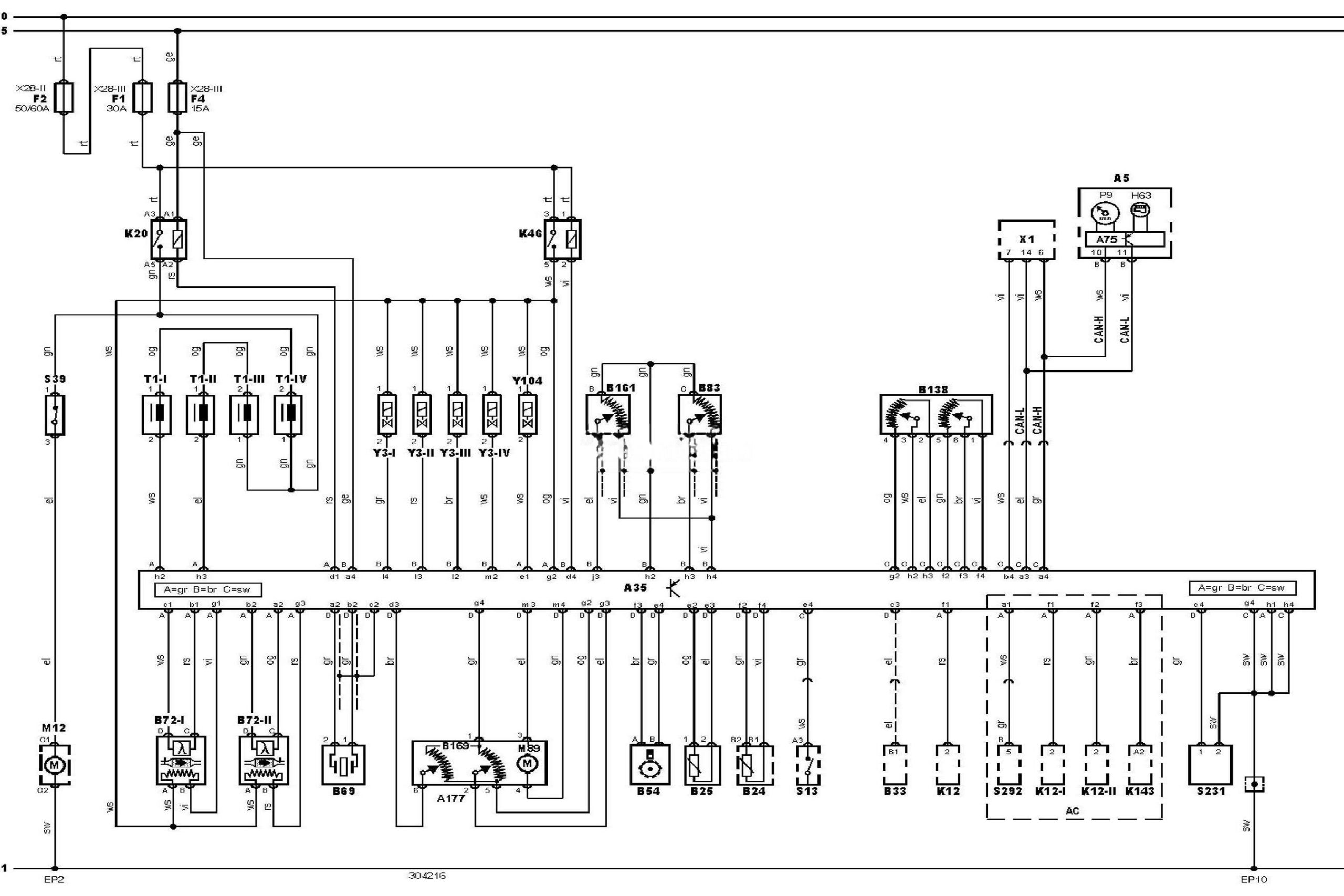

Електрична схема двигуна Renault Trafic 2 (X83) 2001, 2002, 2003 року випуску.
Електросхема системи управління двигуном F4R 720/722 (-09.2003).
Позначення до електричної схеми Renault Trafic
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A35 |
Електронний блок управління двигуном (ECM) |
|
A75 |
Блок управління комбінацією приборів |
|
Am |
Блок управління дросельною заслінкою |
|
B24 |
Датчик температури охолоджуючої рідини |
|
B25 |
Датчик температури повітря на впуску |
|
B33 |
Датчик швидкості автомобіля |
|
B54 |
Датчик положення колінчастого вала |
|
B69 |
Датчик детонації |
|
B72-1 |
Підігрівається кисневий датчик 1 |
|
B72-2 |
Підігрівається кисневий датчик 2 |
|
B83 |
Датчик абсолютного тиску у впускному колекторі |
|
B138 |
Датчик положення педалі акселератора |
|
B161 |
Датчик тиску холодоагенту системи кондиціонування |
|
B169 |
Датчик положення електродвигуна приводу дросельної заслінки |
|
CAN-H |
Контролер (шина передачі даних) — сигнал високого рівня |
|
CAN-L |
Контролер (шина передачі даних) — сигнал низького рівня |
|
EP10 |
Точка маси |
|
EP2 |
Точка маси |
|
F1 |
Запобіжник |
|
F2 |
Запобіжник |
|
F4 |
Запобіжник |
|
H63 |
Індикатор несправності системи управління двигуном (M1L) |
|
K12 |
Реле електродвигуна вентилятора системи охолодження |
|
K12-1 |
Реле 1 електродвигуна вентилятора системи охолодження |
|
K12-2 |
Реле 2 електродвигуна вентилятора системи охолодження |
|
K20 |
Реле паливного насоса |
|
K46 |
Реле системи управління двигуном |
|
K143 |
Реле електромагнітної муфти компресора кондиціонера |
|
M12 |
Паливний насос |
|
M89 |
Електродвигун приводу дросельної заслінки |
|
P9 |
Спідометр |
|
S13 |
Вимикач стоп-сигналів (датчик положення педалі гальма) |
|
S39 |
Інерційний вимикач відсічки подачі палива |
|
S231 |
Датчик-вимикач по тиску в системі підсилювача кермового управління |
|
S292 |
Панель управління кондиціонером/опалювачем |
|
T1 |
Котушка запалювання |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-2 |
Блок запобіжників/реле, моторний відсік 2 |
|
X28-3 |
Блок запобіжників/реле, моторний відсік 3 |
|
Y3 |
Форсунка |
|
Y104 |
Е/м клапан акумулятора парів палива |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
