Електрична схема ABS Seat Alhambra 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 року випуску.

Електросхема ABS & TCS — з ESP (11.2002-).

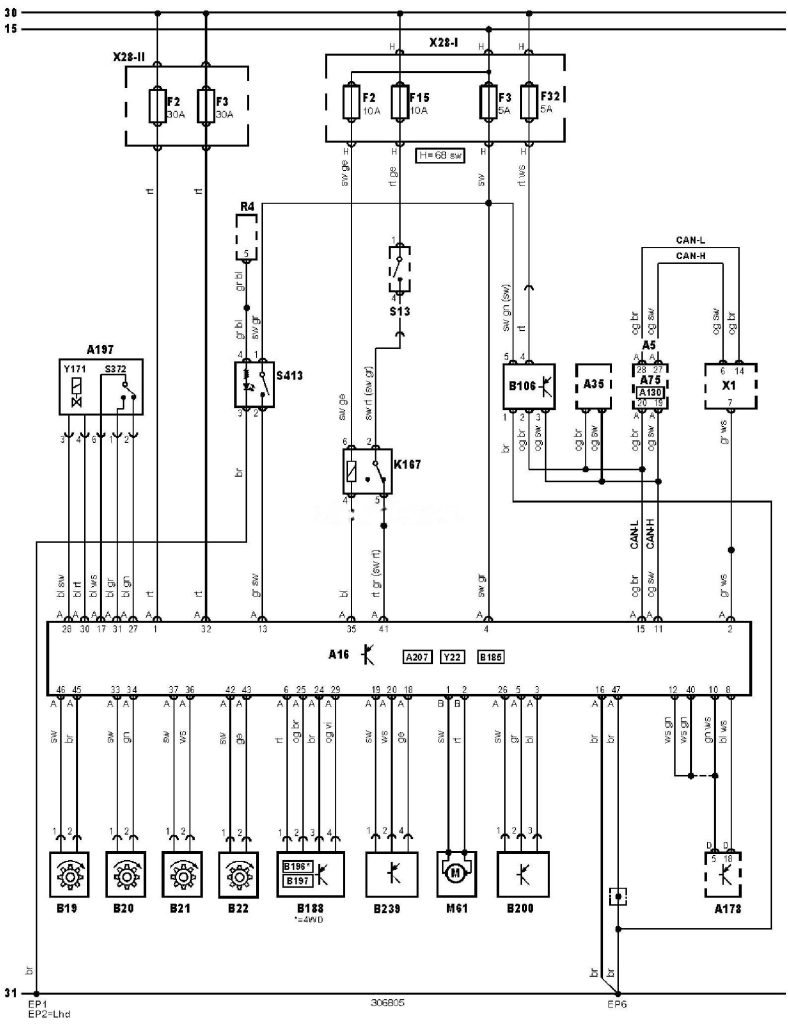

Електросхема ABS тип 3 Seat Alhambra (00-10)
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)



Позначення до електричної схеми Seat

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A5

Комбінація приборів

A16

Електронний блок управління ABS

A35

Електронний блок управління двигуном (ECM)

A75

Блок управління комбінацією приборів

A130

Блок діагностики

A178

Блок управління навігаційною системою

A197

Блок підсилювача гальмівної системи

A207

Блок управління ESP (система підтримки курсової стійкості)

B19

Датчик частоти обертання лівого переднього колеса

B20

Датчик частоти обертання правого переднього колеса

B21

Датчик частоти обертання лівого заднього колеса або єдиний

B22

Датчик частоти обертання правого заднього колеса

B106

Датчик положення керма

B185

Датчик тиску гальмівної рідини (ABS)

B188

Датчик бічного переміщення

B196

Датчик поздовжнього прискорення

B197

Датчик бічного прискорення

B200

Датчик положення діафрагми підсилювача гальм

B239

Датчик тиску в гальмівній системі

CAN-H

Контролер (шина передачі даних) — сигнал високого рівня

CAN-L

Контролер (шина передачі даних) — сигнал низького рівня

F2

Запобіжник

F3

Запобіжник

F15

Запобіжник

F32

Запобіжник

K167

Реле стоп-сигналів

M61

Електродвигун насоса ABS

R4

Реостат підсвічування комбінації приборів

S13

Вимикач стоп-сигналів (датчик положення педалі гальма)

S372

Датчик-вимикач положення діафрагми підсилювача гальм

S413

Вимикач системи курсової стійкості (ESP)

X1

Діагностичний роз’єм (DLC)

Y22

Модулятор ABS

Y171

Клапан положення діафрагми підсилювача гальм

Кольори проводів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
