Електрична схема ABS Seat Ibiza 3 (6L) 2004, 2005, 2006, 2007, 2008 року випуску.

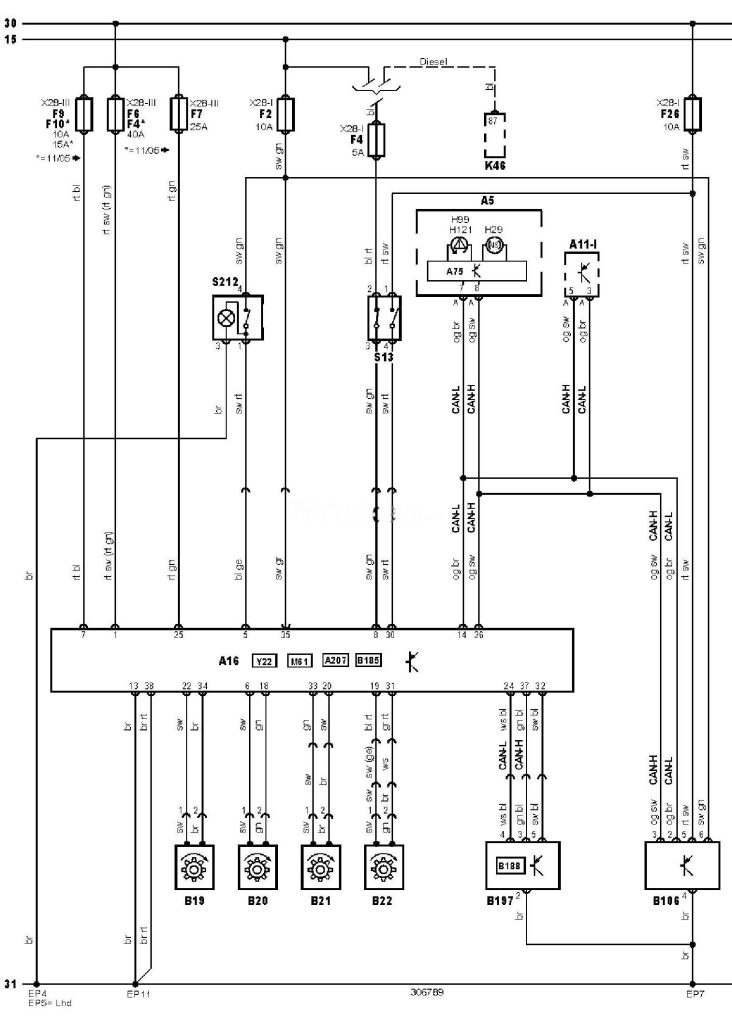

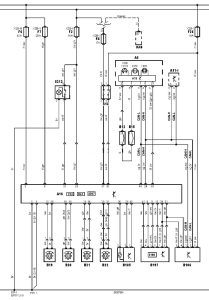

Електросхема ABS & TCS — З ESP (05.2004-).
Позначення до електричної схеми Seat
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A16 |
Електронний блок управління ABS |
|
A75 |
Блок управління комбінацією приборів |
|
A207 |
Блок управління ESP (система підтримки курсової стійкості) |
|
B19 |
Датчик частоти обертання лівого переднього колеса |
|
B20 |
Датчик частоти обертання правого переднього колеса |
|
B21 |
Датчик частоти обертання лівого заднього колеса або єдиний |
|
B22 |
Датчик частоти обертання правого заднього колеса |
|
B106 |
Датчик положення керма |
|
B185 |
Датчик тиску гальмівної рідини (ABS) |
|
B188 |
Датчик бічного переміщення |
|
B197 |
Датчик бічного прискорення |
|
CAN-H |
Контролер (шина передачі даних) — сигнал високого рівня |
|
CAN-L |
Контролер (шина передачі даних) — сигнал низького рівня |
|
F2 |
Запобіжник |
|
F4 |
Запобіжник |
|
F6 |
Запобіжник |
|
F7 |
Запобіжник |
|
F9 |
Запобіжник |
|
F10 |
Запобіжник |
|
F26 |
Запобіжник |
|
H29 |
Індикатор ABS |
|
H99 |
Індикатор протибуксувальної системи |
|
H121 |
Індикатор системи курсової стійкості (ESP) |
|
K46 |
Реле системи управління двигуном |
|
M61 |
Електродвигун насоса ABS |
|
S13 |
Вимикач стоп-сигналів (датчик положення педалі гальма) |
|
S212 |
Головний вимикач протибуксувальної системи |
|
Y22 |
Модулятор ABS |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
