Електрична схема двигуна Seat Ibiza 3 (6L) 2002, 2003, 2004, 2005, 2006, 2007, 2008 року випуску.

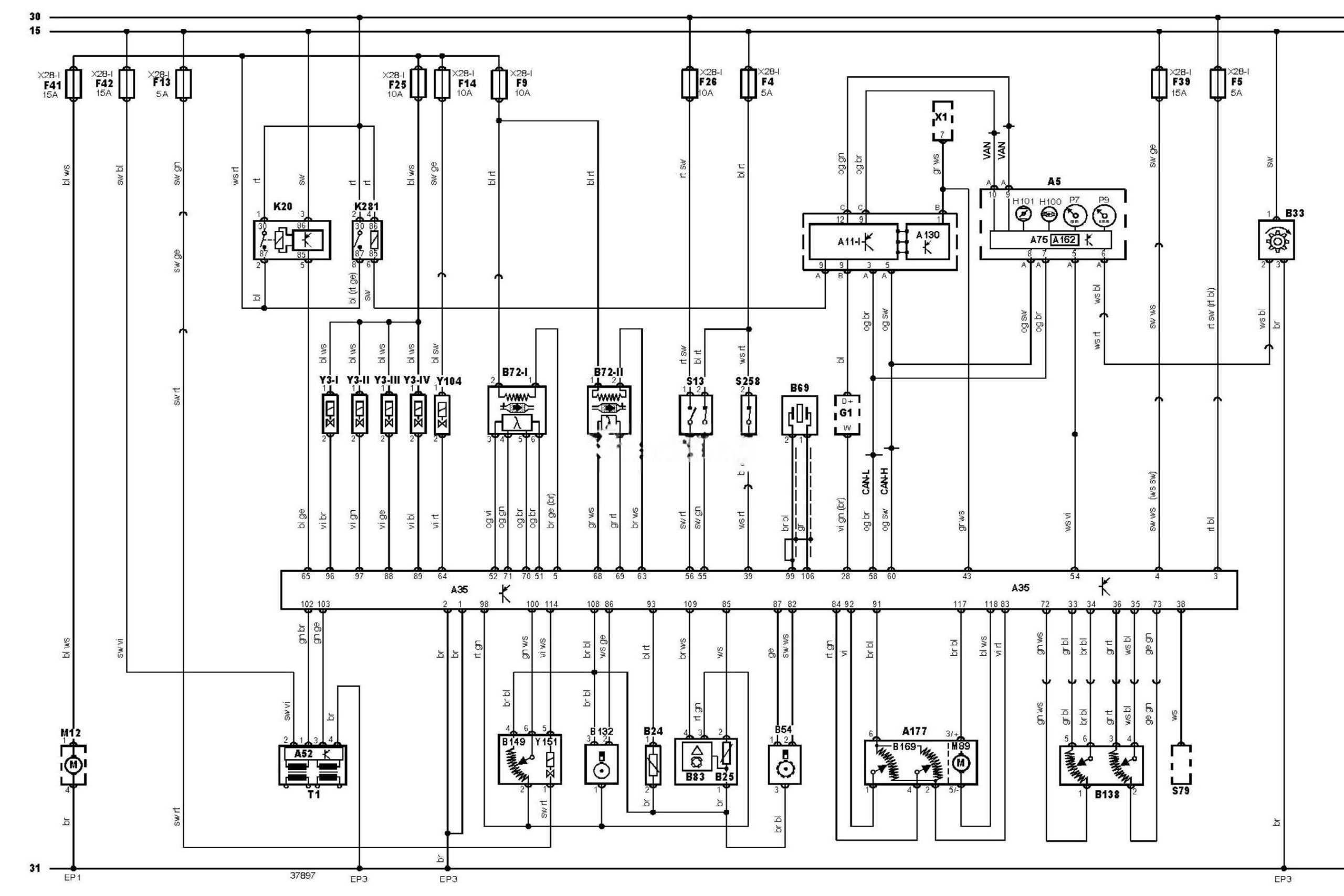

Електросхема системи управління двигуном AUB: Magneti Marelli 4LV — 1.4 літра 16V.
Позначення до електричної схеми Seat
|
15 |
Замок запалювання — запалювання УВІМК. |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A11-1 |
Багатофункціональний блок управління 1 |
|
A35 |
Електронний блок управління двигуном |
|
A52 |
Комутатор системи запалювання |
|
A75 |
Блок управління комбінацією приборів |
|
A130 |
Блок діагностики |
|
A162 |
Електронний блок управління іммобілайзером |
|
Am |
Блок управління дросельною заслінкою |
|
B24 |
Датчик температури охолоджуючої рідини |
|
B25 |
Датчик температури повітря на впуску |
|
B33 |
Датчик швидкості автомобіля |
|
B54 |
Датчик положення колінчастого вала |
|
B69 |
Датчик детонації |
|
B72-1 |
Підігрівається кисневий датчик 1 |
|
B72-2 |
Підігрівається кисневий датчик 2 |
|
B83 |
Датчик абсолютного тиску повітря у впускному колекторі |
|
B132 |
Датчик положення розподільного вала |
|
B138 |
Датчик положення педалі акселератора |
|
B149 |
Датчик положення клапана системи рециркуляції вихлопних газів (EGR) |
|
B169 |
Датчик положення електродвигуна приводу дросельної заслінки |
|
CAN-H |
Контролер (шина передачі даних) — висока швидкість |
|
CAN-L |
Контролер (шина передачі даних) — низька швидкість |
|
F4 |
Запобіжник |
|
F5 |
Запобіжник |
|
F9 |
Запобіжник |
|
F13 |
Запобіжник |
|
F14 |
Запобіжник |
|
F25 |
Запобіжник |
|
F26 |
Запобіжник |
|
F39 |
Запобіжник |
|
F41 |
Запобіжник |
|
F42 |
Запобіжник |
|
G1 |
Генератор |
|
H100 |
Індикатор несправності каталітичного нейтралізатора |
|
H101 |
Індикатор несправності системи управління дросельною заслінкою |
|
K20 |
Реле паливного насоса |
|
K281 |
Пускове реле (паливна система) |
|
M12 |
Паливний насос |
|
M89 |
Електродвигун приводу дросельної заслінки |
|
P7 |
Тахометр |
|
P9 |
Спідометр |
|
S13 |
Вимикач стоп-сигналів (датчик положення педалі гальма) |
|
S79 |
Головний вимикач системи підтримки швидкості (круїз-контроль) |
|
S258 |
Кінцевий вимикач (датчик положення) педалі зчеплення |
|
T1 |
Котушка запалювання |
|
VAN |
Шина даних VAN |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле 1, приладова панель |
|
Y3 |
Форсунка |
|
Y104 |
Е/м клапан акумулятора парів палива |
|
Y151 |
Привід клапана системи рециркуляції вихлопних газів (EGR) |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
