Електрична схема двигуна Seat Leon 1 (1M) 1999, 2000, 2001, 2002, 2003, 2004, 2005 року випуску.

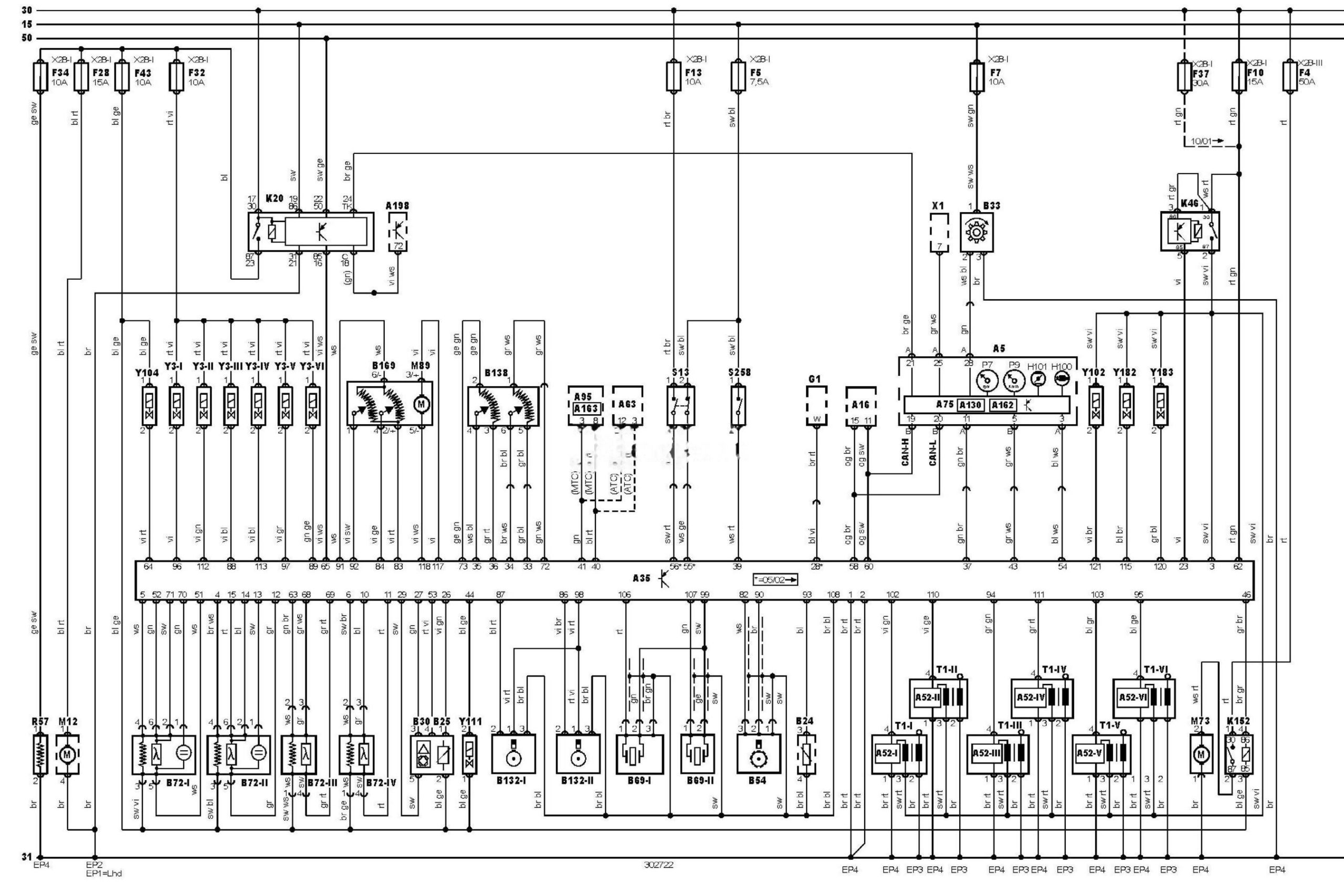

Електросхема системи управління двигуном AUE — 2,8 літра.
Позначення до електричної схеми Seat
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
50 |
Замок запалювання — сигнал запуску |
|
A5 |
Комбінація приладів |
|
A16 |
Електронний блок управління ABS |
|
A35 |
Електронний блок управління двигуном (ECM) |
|
A52-1 |
Комутатор системи запалювання 1 |
|
A52-2 |
Комутатор системи запалювання 2 |
|
A52-3 |
Комутатор системи запалювання 3 |
|
A52-1V |
Комутатор системи запалювання 4 |
|
A52-V |
Комутатор системи запалювання 5 |
|
A52-V1 |
Комутатор системи запалювання 6 |
|
A63 |
Електронний блок управління кондиціонером |
|
A75 |
Блок управління комбінацією приладів |
|
A95 |
Блок управління електродвигуном вентилятора системи охолодження |
|
A130 |
Блок діагностики |
|
A162 |
Електронний блок управління іммобілайзером |
|
A163 |
Блок управління компресором кондиціонера |
|
A198 |
Електронний блок управління SRS |
|
B24 |
Датчик температури охолоджуючої рідини |
|
B25 |
Датчик температури повітря на впуску |
|
B30 |
Датчик витрати повітря (MAF) |
|
B33 |
Датчик швидкості автомобіля |
|
B54 |
Датчик положення колінчастого вала |
|
B69-1 |
Датчик детонації 1 |
|
B69-2 |
Датчик детонації 2 |
|
B72-1 |
Підігрівається кисневий датчик 1 |
|
B72-2 |
Підігрівається кисневий датчик 2 |
|
B72-3 |
Підігрівається кисневий датчик 3 |
|
B72-1V |
Підігрівається кисневий датчик 4 |
|
B132-1 |
Датчик 1 положення розподільного вала |
|
B132-2 |
Датчик 2 положення розподільного вала |
|
B138 |
Датчик положення педалі акселератора |
|
B169 |
Датчик положення електродвигуна приводу дросельної заслінки |
|
CAN-H |
Контролер (шина передачі даних) — сигнал високого рівня |
|
CAN-L |
Контролер (шина передачі даних) — сигнал низького рівня |
|
EP1 |
Точка маси |
|
EP2 |
Точка маси |
|
EP3 |
Точка маси |
|
EP4 |
Точка маси |
|
F4 |
Запобіжник |
|
F5 |
Запобіжник |
|
F7 |
Запобіжник |
|
F10 |
Запобіжник |
|
F13 |
Запобіжник |
|
F28 |
Запобіжник |
|
F32 |
Запобіжник |
|
F34 |
Запобіжник |
|
F37 |
Запобіжник |
|
F43 |
Запобіжник |
|
G1 |
Генератор |
|
H100 |
Індикатор несправності каталітичного нейтралізатора |
|
H101 |
Індикатор несправності системи управління дросельною заслінкою |
|
K20 |
Реле паливного насоса |
|
K46 |
Реле системи управління двигуном |
|
K152 |
Реле насоса системи подачі повітря на випуск |
|
M12 |
Паливний насос |
|
M73 |
Насос системи подачі повітря на випуск |
|
M89 |
Електродвигун приводу дросельної заслінки |
|
P7 |
Тахометр |
|
P9 |
Спідометр |
|
R57 |
Обігрівач системи вентиляції картера |
|
S13 |
Вимикач стоп-сигналів (датчик положення педалі гальма) |
|
S258 |
Кінцевий вимикач (датчик положення) педалі зчеплення |
|
T1 |
Котушка запалювання |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле, приладова панель 1 |
|
X28-3 |
Блок запобіжників/реле, моторний відсік |
|
Y3 |
Форсунка |
|
Y102 |
Е/м клапан системи зміни геометрії впускного колектора |
|
Y104 |
Е/м клапан акумулятора парів палива |
|
Y111 |
Е/м клапан подачі повітря на випуск |
|
Y182 |
Привід системи зміни фаз газорозподілу, впуск |
|
Y183 |
Привід системи зміни фаз газорозподілу, випуск |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og= помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
