Електрична схема двигуна Seat Leon 1 (1M) 1999, 2000, 2001, 2002, 2003, 2004, 2005 року випуску.

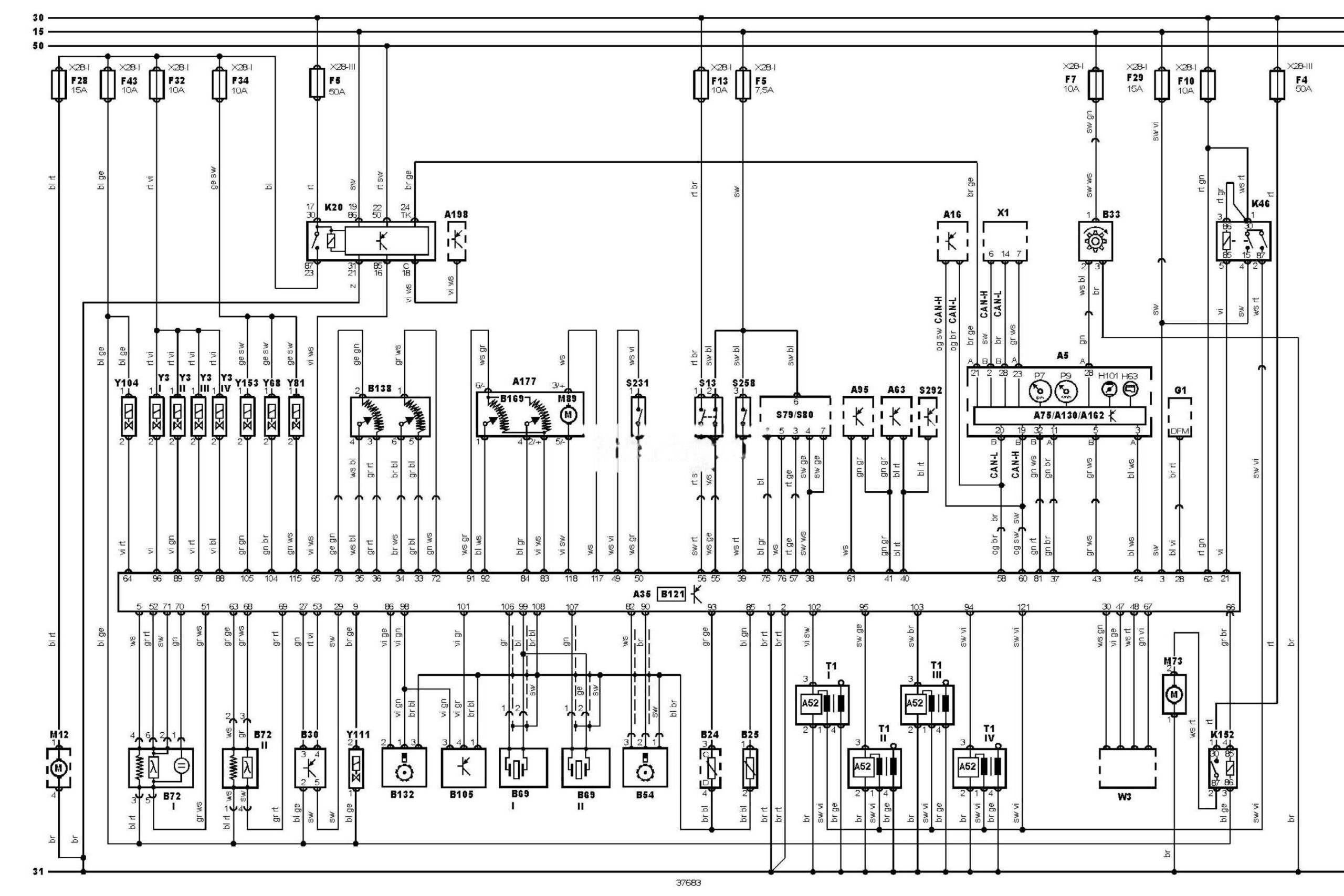

Електросхема системи управління двигуном AJQ: Bosch Motronic ME7.5 — 1,8 літра Turbo.

Електросхема двигуна AJQ Seat Leon 1 (1M)
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)



Позначення до електричної схеми Seat

15

Замок запалювання — запалювання УВІМК.

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

50

Замок запалювання — сигнал запуску

A5

Комбінація приборів

A16

Електронний блок управління ABS

A35

Електронний блок управління двигуном

A52

Комутатор системи запалювання

A63

Електронний блок управління кондиціонером

A75

Блок управління комбінацією приборів

A95

Блок управління електродвигуном вентилятора системи охолодження

A130

Блок діагностики

A162

Електронний блок управління іммобілайзером

A177

Блок управління дросельною заслінкою

A198

Електронний блок SRS

B24

Датчик температури охолоджуючої рідини

B25

Датчик температури повітря на впуску

B30

Датчик витрати повітря (MAF)

B33

Датчик швидкості автомобіля

B54

Датчик положення колінчастого вала

B105

Датчик тиску наддуву

B121

Датчик атмосферного тиску

B132

Датчик положення розподільного вала

B169

Датчик положення електродвигуна приводу дросельної заслінки

CAN-H

Контролер (шина передачі даних) — висока швидкість

CAN-L

Контролер (шина передачі даних) — низька швидкість

F4

Запобіжник

F5

Запобіжник

F7

Запобіжник

F10

Запобіжник

F13

Запобіжник

F28

Запобіжник

F29

Запобіжник

F32

Запобіжник

F34

Запобіжник

F43

Запобіжник

G1

Генератор

H63

Індикатор несправності системи управління двигуном (M1L)

H101

Індикатор несправності системи управління дросельною заслінкою

K20

Реле паливного насоса

K46

Реле системи управління двигуном

K152

Реле насоса системи подачі повітря на випуск

M12

Паливний насос

M73

Електродвигун насоса подачі повітря на випуск

M89

Електродвигун приводу дросельної заслінки

P7

Тахометр

P9

Спідометр

S13

Вимикач стоп-сигналів (датчик положення педалі гальма)

S79

Головний вимикач системи підтримки швидкості (круїз-контроль)

S80

Перемикач вибору режиму роботи системи підтримки швидкості (круїз-контроль)

S231

Датчик-вимикач по тиску в системі підсилювача керма

S258

Кінцевий вимикач (датчик положення) педалі зчеплення

S292

Панель управління кондиціонером/опалювачем

T1

Котушка запалювання

W3

Запасний провід (джгут проводів)

X1

Діагностичний роз’єм (DLC)

X28-1

Блок запобіжників/реле 1, панель приладів

X28-3

Блок запобіжників/реле 1, моторний відсік

Y3

Форсунка

Y68

Клапан управління перепуском газів повз турбіну

Y81

Привід системи зміни фаз газорозподілу

Y104

Е/м клапан акумулятора парів палива

Y111

Е/м клапан подачі повітря на випуск

Y153

Запобіжний клапан турбокомпресора

Кольори проводів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
