Електрична схема двигуна Seat Leon 1 (1M) 1999, 2000, 2001, 2002, 2003, 2004, 2005 року випуску.

Електросхема системи управління двигуном APG — 1,8 літра.

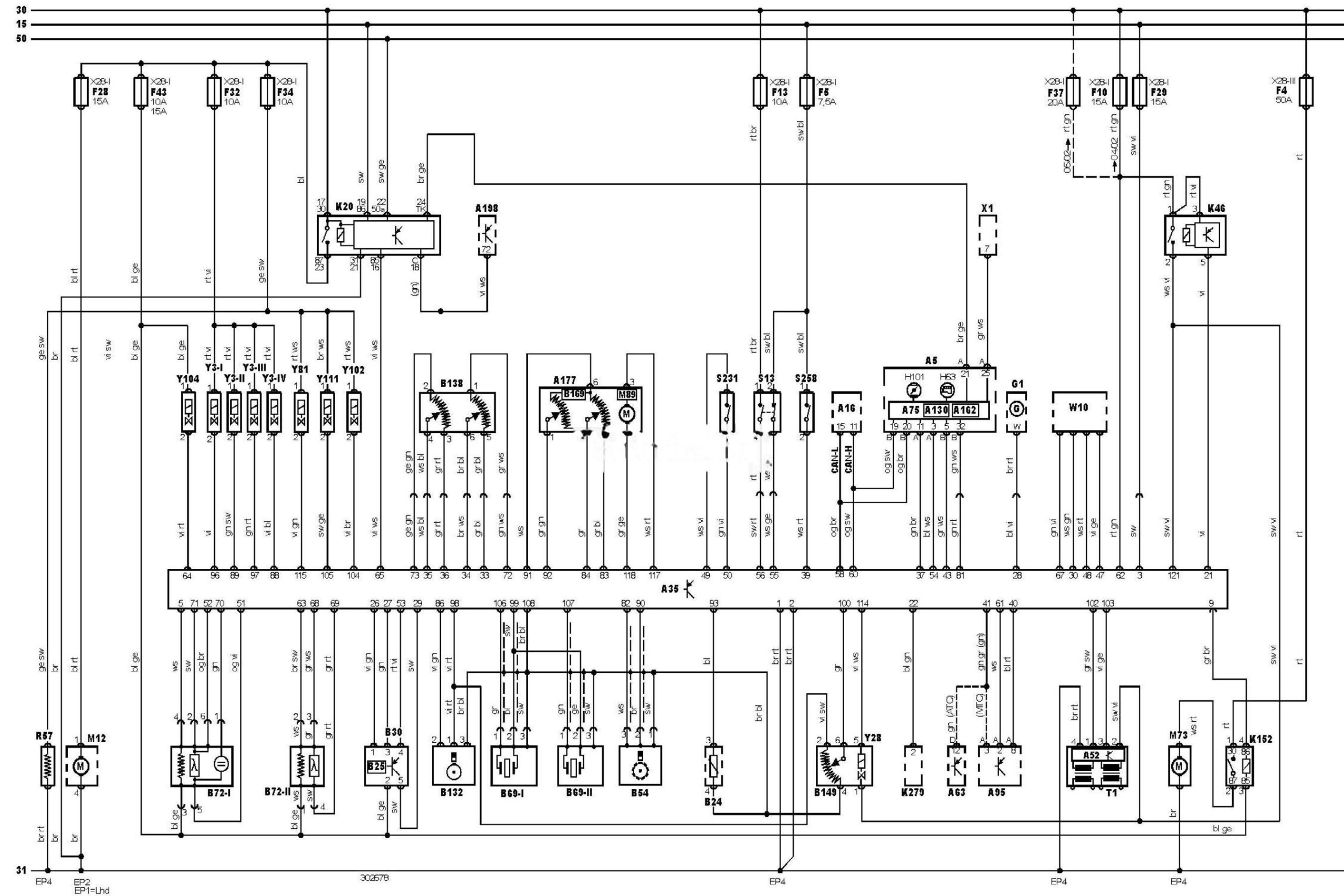

Електросхема двигуна APG Seat Leon 1 (1M)
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)



Позначення до електричної схеми Seat

15

Замок запалювання — запалювання УВІМК.

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

50

Замок запалювання — сигнал запуску

A5

Комбінація приборів

A16

Електронний блок управління ABS

A35

Електронний блок управління двигуном (ECM)

A52

Комутатор системи запалювання

A63

Електронний блок управління кондиціонером

A75

Блок управління комбінацією приборів

A95

Блок управління електродвигуном вентилятора системи охолодження

A130

Блок діагностики

A162

Електронний блок управління іммобілайзером

Am

Блок управління дросельною заслінкою

A198

Електронний блок управління SRS

B24

Датчик температури охолоджуючої рідини

B25

Датчик температури повітря на впуску

B30

Датчик витрати повітря (MAF)

B54

Датчик положення колінчастого вала

B69-1

Датчик детонації 1

B69-2

Датчик детонації 2

B72-1

Підігріваний кисневий датчик 1

B72-2

Підігріваний кисневий датчик 2

B132

Датчик положення розподільного вала

B138

Датчик положення педалі акселератора

B149

Датчик положення клапана системи рециркуляції ВГ (EGR)

B169

Датчик положення електродвигуна приводу дросельної заслінки

CAN-H

Контролер (шина передачі даних) — сигнал високого рівня

CAN-L

Контролер (шина передачі даних) — сигнал низького рівня

EP1

Точка маси

EP2

Точка маси

EP4

Точка маси

F4

Запобіжник

F5

Запобіжник

F10

Запобіжник

F13

Запобіжник

F28

Запобіжник

F29

Запобіжник

F32

Запобіжник

F34

Запобіжник

F37

Запобіжник

F43

Запобіжник

G1

Генератор

H63

Індикатор несправності системи управління двигуном (M1L)

H101

Індикатор несправності системи управління дросельною заслінкою

K20

Реле паливного насоса

K46

Реле системи управління двигуном

K152

Реле насоса системи подачі повітря на випуск

K279

Реле вакуумного насоса підсилювача гальм

M12

Паливний насос

M73

Насос системи подачі повітря на випуск

M89

Електродвигун приводу дросельної заслінки

R57

Обігрівач системи вентиляції картера

S13

Вимикач стоп-сигналів (датчик положення педалі гальма)

S231

Датчик-вимикач по тиску в системі підсилювача кермового управління

S258

Кінцевий вимикач (датчик положення) педалі зчеплення

T1

Котушка запалювання

W10

Запасний провід (джгут проводів), моторний відсік

X1

Діагностичний роз’єм (DLC)

X28-1

Блок запобіжників/реле, приладова панель 1

X28-3

Блок запобіжників/реле, моторний відсік

Y3

Форсунка

Y28

Е/м клапан системи рециркуляції ВГ (EGR)

Y81

Привід системи зміни фаз газорозподілу

Y102

Е/м клапан системи зміни геометрії впускного колектора

Y104

Е/м клапан акумулятора парів палива

Y111

Е/м клапан подачі повітря на випуск

Кольори проводів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
