Електрична схема двигуна Volkswagen Bora (1J) 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 року випуску.

Електросхема системи управління двигуном AFP: Siemens Simos 2 — 1.6 літра.

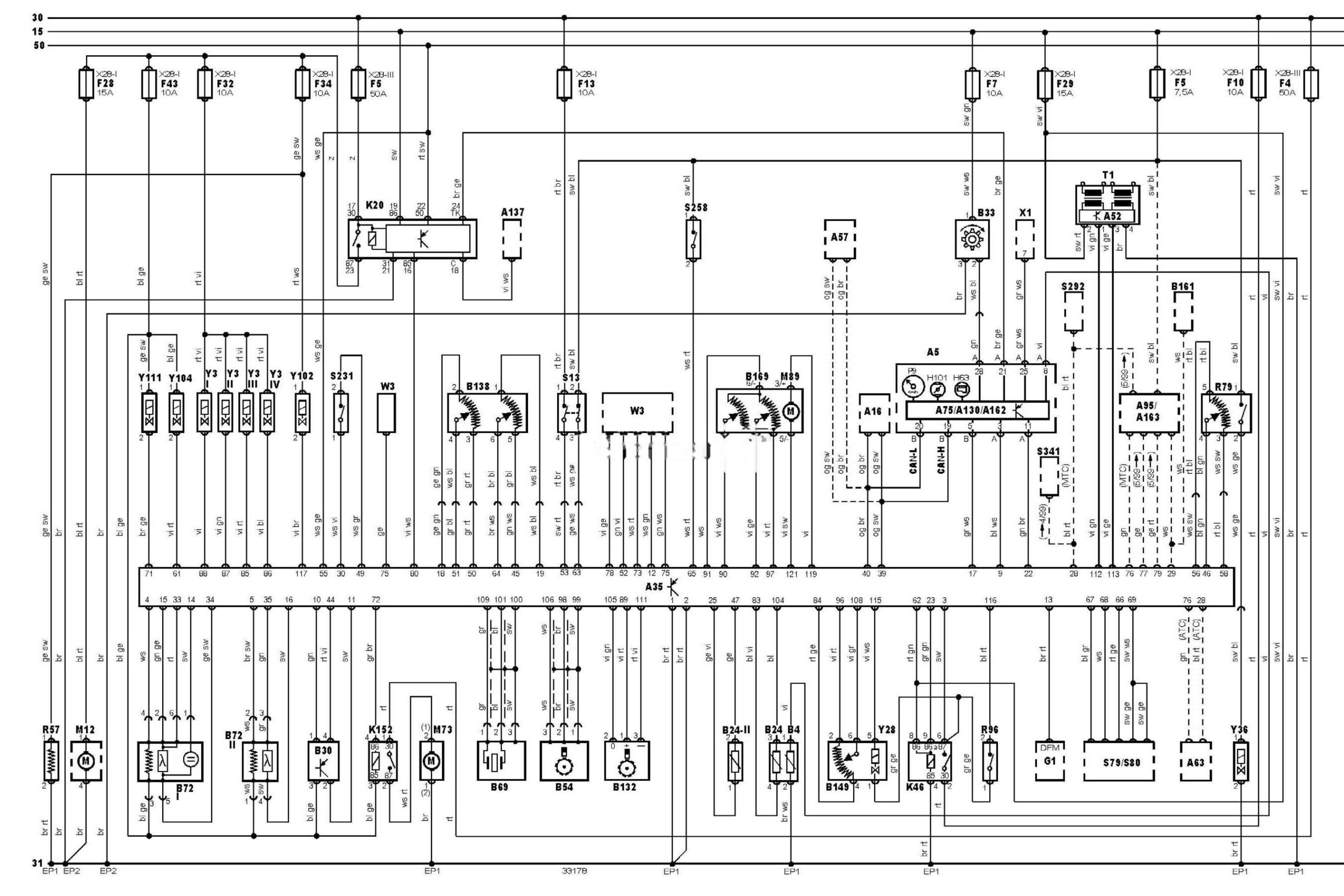

Електросхема двигуна APF Volkswagen Bora (1J) (1J2/1J6)
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)



Позначення до електричної схеми Volkswagen

15

Замок запалювання — запалювання УВІМК

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

50

Замок запалювання — сигнал запуску

A5

Комбінація приборів

A16

Електронний блок управління ABS

A35

Електронний блок управління двигуном (ECM)

A52

Комутатор системи запалювання

A57

Електронний блок управління трансмісією (TCM)

A63

Електронний блок управління кондиціонером

A75

Блок управління комбінацією приборів

A95

Блок управління електродвигуном вентилятора системи охолодження

A130

Блок діагностики

A137

Електронний блок управління SRS

A162

Електронний блок управління іммобілайзером

A163

Блок управління компресором кондиціонера

B4

Датчик покажчика температури охолоджуючої рідини

B24

Датчик температури охолоджуючої рідини

B24-2

Датчик температури охолоджуючої рідини

B30

Датчик витрати повітря (MAF)

B33

Датчик швидкості автомобіля

B54

Датчик положення колінчастого вала

B69

Датчик детонації

B721

Підігрівається кисневий датчик

B722

Підігрівається кисневий датчик

B132

Датчик положення розподільного вала

B138

Датчик положення педалі акселератора

B149

Датчик положення клапана системи рециркуляції ВГ (EGR)

B161

Датчик тиску холодоагенту системи кондиціонування

B169

Датчик положення електродвигуна приводу дросельної заслінки

EP1

Точка маси

EP2

Точка маси

F4

Запобіжник

F5

Запобіжник

F7

Запобіжник

F10

Запобіжник

F13

Запобіжник

F28

Запобіжник

F29

Запобіжник

F32

Запобіжник

F34

Запобіжник

F43

Запобіжник

G1

Генератор

H63

Індикатор несправності системи управління двигуном (M1L)

H101

Індикатор несправності системи управління дросельною заслінкою

K20

Реле паливного насоса

K46

Реле системи управління двигуном

K152

Реле насоса системи подачі повітря на випуск

M12

Паливний насос

M73

Насос системи подачі повітря на випуск

M89

Електродвигун приводу дросельної заслінки

P9

Спідометр

R57

Обігрівач системи вентиляції картера

R79

Датчик положення (потенціометр) заслінки змішування потоків повітря (кондиціонер/опалювач)

R96

Термостат системи охолодження

S13

Вимикач стоп-сигналів (датчик положення педалі гальма)

S79

Головний вимикач системи підтримки швидкості (круїз-контроль)

S80

Перемикач вибору режиму роботи системи підтримки швидкості (круїз-контроль)

S231

Датчик-вимикач тиску в системі підсилювача кермового управління

S258

Кінцевий вимикач (датчик положення) педалі зчеплення

S292

Панель управління кондиціонером/опалювачем

S341

Потрійний датчик-вимикач тиску холодоагенту в системі кондиціонування

T1

Котушка запалювання

W3

Запасний провід (джгут проводів) на перегородці моторного відсіку

X1

Діагностичний роз’єм (DLC)

Y31

Форсунка

Y32

Форсунка

Y33

Форсунка

Y31V

Форсунка

Y28

Е/м клапан системи рециркуляції ВГ (EGR)

Y36

Клапан регулятора охолоджуючої рідини в опалювачі

Y102

Е/м клапан системи зміни геометрії впускного колектора

Y104

Е/м клапан акумулятора парів палива

Y111

Е/м клапан подачі повітря на випуск

Кольори проводів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
