Електрична схема двигуна Volkswagen Bora (1J) 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 року випуску.

Електросхема системи управління двигуном APE: Bosch Motronic ME7.5.10 — 1.4 літра 16V.

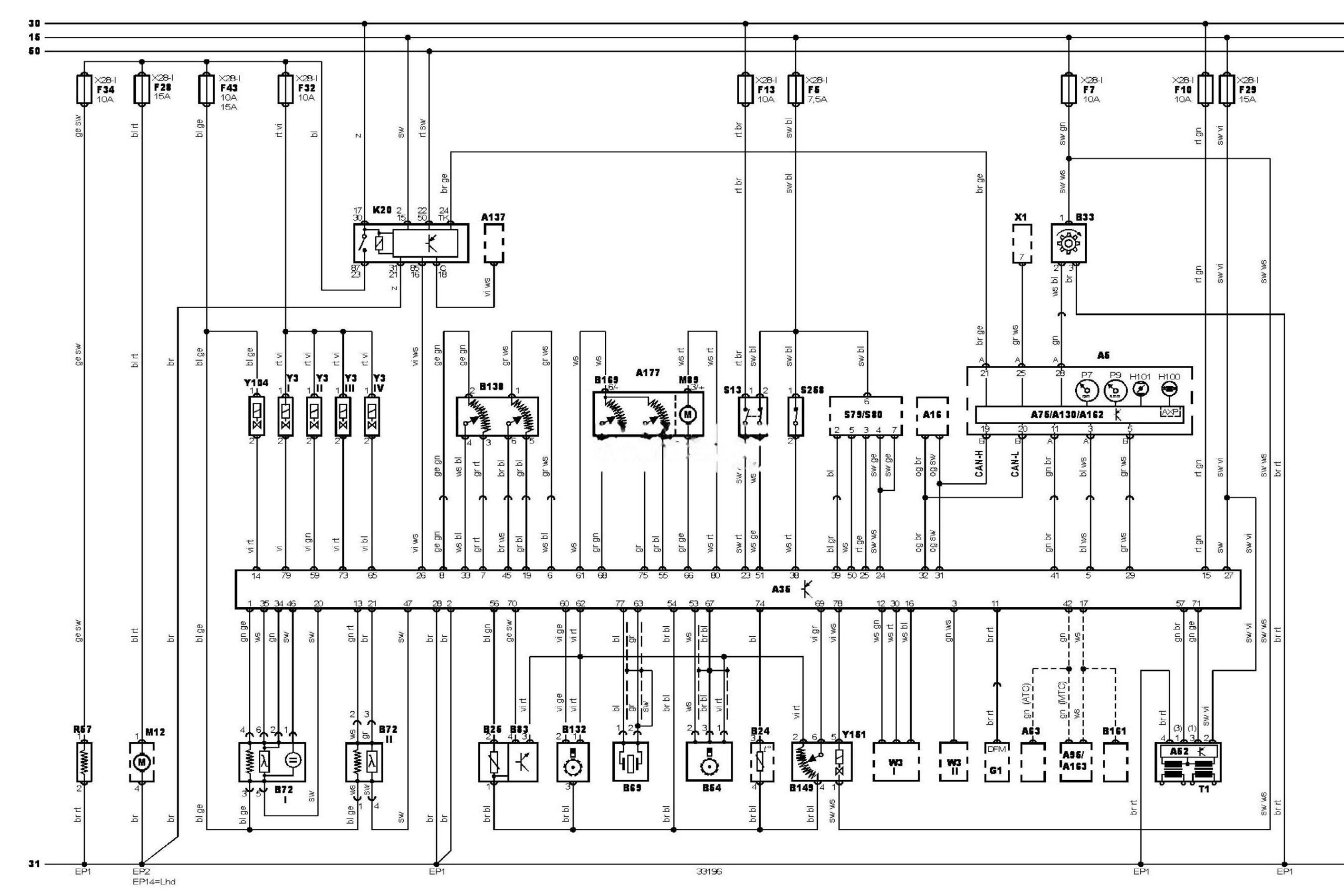

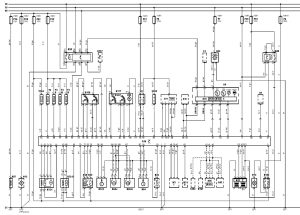

Електросхема двигуна APE Volkswagen Bora (1J) (1J2/1J6)
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)



Позначення до електричної схеми Volkswagen

15

Замок запалювання — запалювання УВІМК

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

50

Замок запалювання — сигнал запуску

A5

Комбінація приборів

A16

Електронний блок управління ABS

A35

Електронний блок управління двигуном

A63

Електронний блок управління кондиціонером

A130

Блок діагностики

A137

Електронний блок управління SRS

A162

Електронний блок управління іммобілайзером

A163

Блок управління компресором кондиціонера

A177

Блок управління дросельною заслінкою

B24

Датчик температури охолоджуючої рідини

B33

Датчик швидкості автомобіля

B54

Датчик положення колінчастого вала

B69

Датчик детонації

B721

Підігрівається кисневий датчик

B722

Підігрівається кисневий датчик

B83

Датчик абсолютного тиску повітря у впускному колекторі

B132

Датчик положення розподільного вала

B138

Датчик положення педалі акселератора

B149

Датчик положення клапана системи рециркуляції ВГ (EGR)

B161

Датчик тиску холодоагенту системи кондиціонування

B169

Датчик положення електродвигуна приводу дросельної заслінки

F6

Запобіжник

F7

Запобіжник

F10

Запобіжник

F13

Запобіжник

F28

Запобіжник

F29

Запобіжник

F32

Запобіжник

F34

Запобіжник

F43

Запобіжник

G1

Генератор

H100

Індикатор несправності каталітичного нейтралізатора

H101

Індикатор несправності системи управління дросельною заслінкою

K20

Реле паливного насоса

M12

Паливний насос

M89

Електродвигун приводу дросельної заслінки

P7

Тахометр

P9

Спідометр

S13

Вимикач стоп-сигналів (датчик положення педалі гальма)

S79

Головний вимикач системи підтримки швидкості (круїз-контроль)

S80

Перемикач вибору режиму роботи системи підтримки швидкості (круїз-контроль)

T1

Котушка запалювання

W31

Запасний провід (джгут проводів)

W32

Запасний провід (джгут проводів)

X1

Діагностичний роз’єм (DLC)

X28-1

Блок запобіжників/реле 1, панель приладів

Y3-1

Форсунка

Y3-2

Форсунка

Y3-3

Форсунка

Y3-1V

Форсунка

Y104

Е/м клапан акумулятора парів палива

Y151

Привід клапана системи рециркуляції ВГ (EGR)

Кольори проводів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
