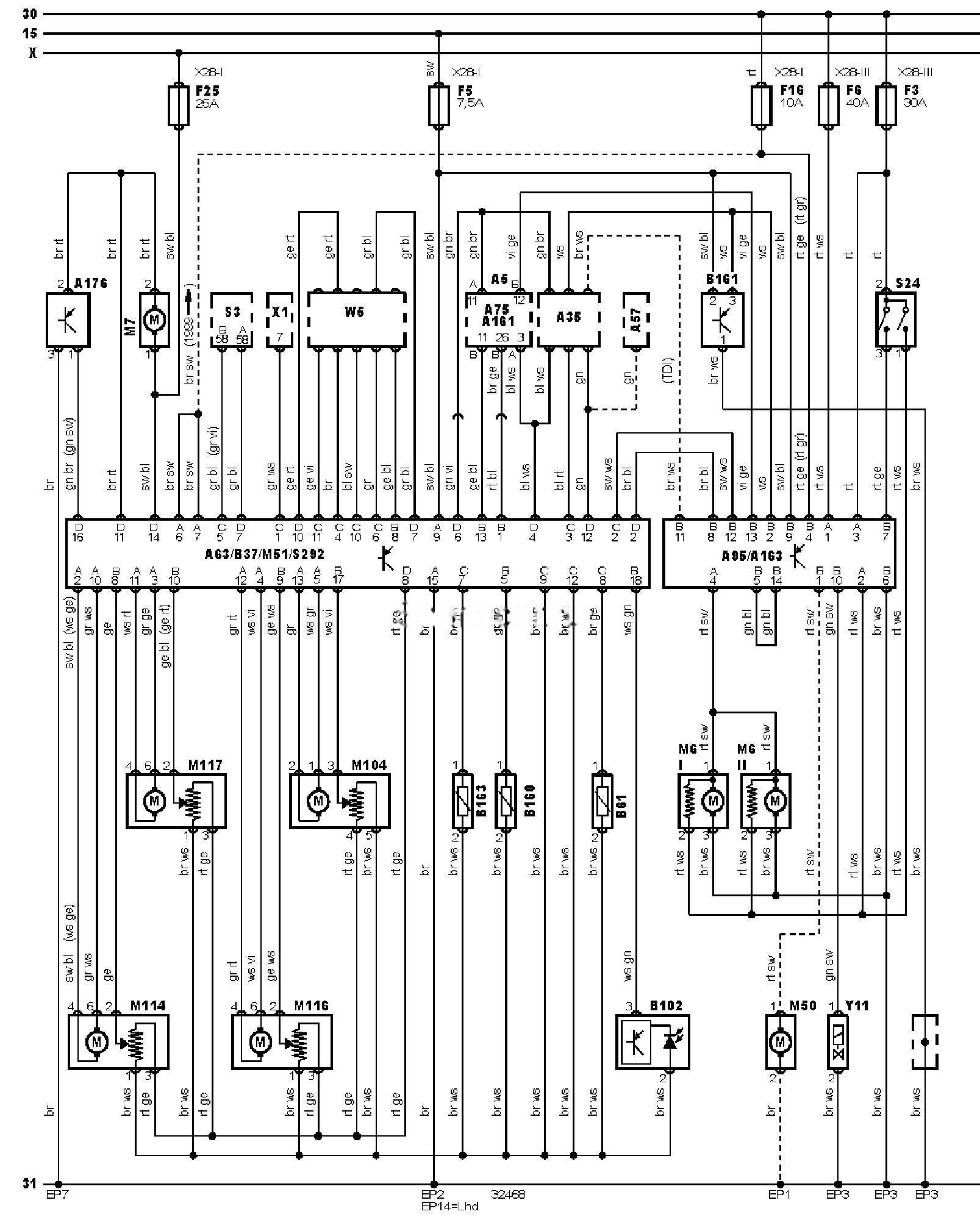

Електрична схема кондиціонера Volkswagen Bora (1J) 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 року випуску.

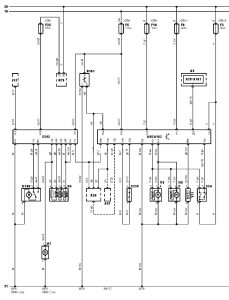

Електросхема кондиціонера — Автоматичне керування температурою.
Позначення до електричної схеми Volkswagen
|
15 |
Замок запалювання — запалювання увімкнено |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A35 |
Електронний блок керування двигуном |
|
A57 |
Електронний блок керування КПП |
|
A63 |
Електронний блок керування кондиціонером |
|
A95 |
Блок керування електродвигуном вентилятора системи охолодження |
|
A161 |
Багатофункціональний дисплей |
|
A163 |
Блок керування компресором кондиціонера |
|
A176 |
Блок керування електродвигуном вентилятора кондиціонера/опалювача |
|
B37 |
Датчик температури повітря в салоні |
|
B61 |
Датчик температури навколишнього повітря |
|
B102 |
Датчик сонячного світла (система кондиціонування) |
|
B160 |
Датчик температури повітря, що подається в ноги |
|
B161 |
Датчик тиску холодоагенту системи кондиціонування |
|
B163 |
Датчик температури повітря на впуску (кондиціонер/опалювач) |
|
F3 |
Запобіжник |
|
F5 |
Запобіжник |
|
F6 |
Запобіжник |
|
F16 |
Запобіжник |
|
F25 |
Запобіжник |
|
M6 |
Електродвигун вентилятора системи охолодження |
|
M7 |
Електродвигун вентилятора кондиціонера/опалювача |
|
M50 |
Електродвигун насоса системи охолодження |
|
M51 |
Вентилятор датчика температури повітря в салоні |
|
M104 |
Електродвигун приводу заслінки забору вхідного повітря кондиціонера/опалювача |
|
M114 |
Електродвигун приводу заслінки змішування потоків повітря (кондиціонер/опалювач) |
|
M116 |
Електродвигун приводу заслінки подачі повітря з приладової панелі, центр |
|
M117 |
Електродвигун приводу заслінки напрямку потоків повітря на скло/в ноги (кондиціонер/опалювач) |
|
S3 |
Вимикач фар |
|
S24 |
Датчик-вимикач електродвигуна вентилятора системи охолодження по температурі охолоджувальної рідини |
|
S292 |
Панель керування кондиціонером/опалювачем |
|
W5 |
Запасний провід (джгут проводів), комбінація приборів |
|
X1 |
Діагностичний роз’єм (DLC) |
|
Y11 |
Електромагнітна муфта компресора кондиціонера |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
