Електрична схема кондиціонера Seat Leon 1 (1M) 1999, 2000, 2001, 2002, 2003, 2004, 2005 року випуску.

 Електросхема кондиціонера — Автоматичне керування температурою (04.1999-).

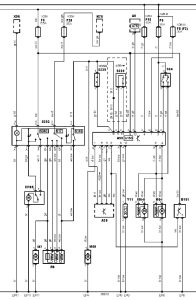

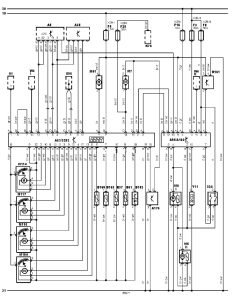

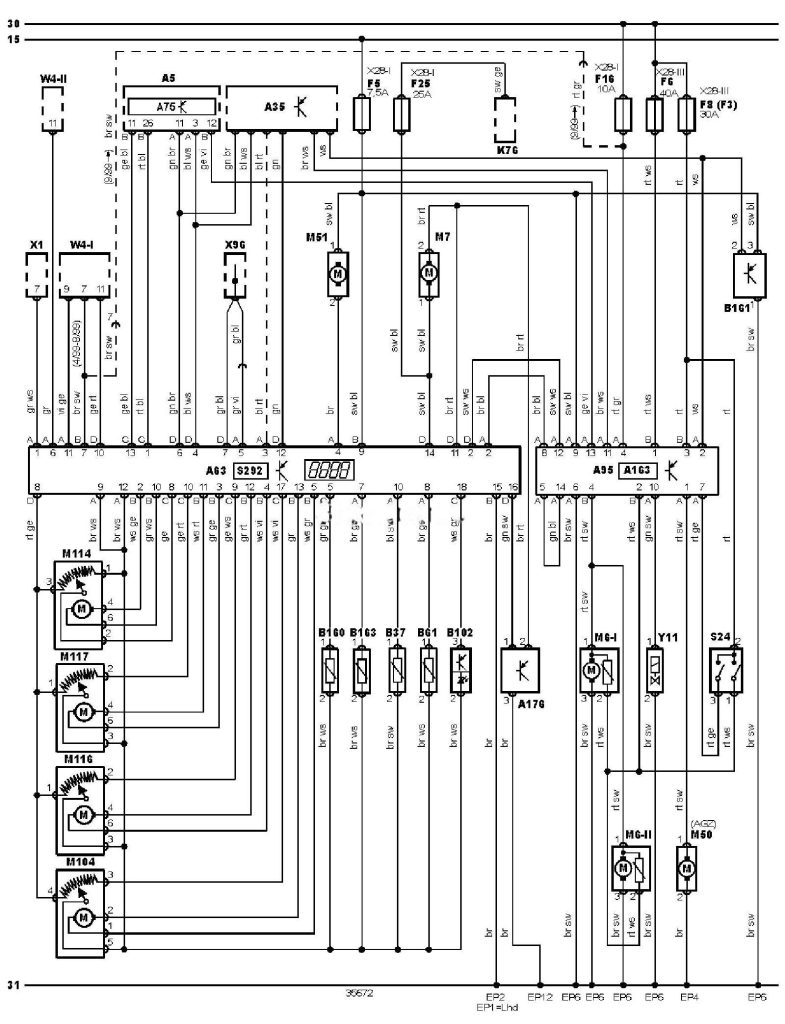

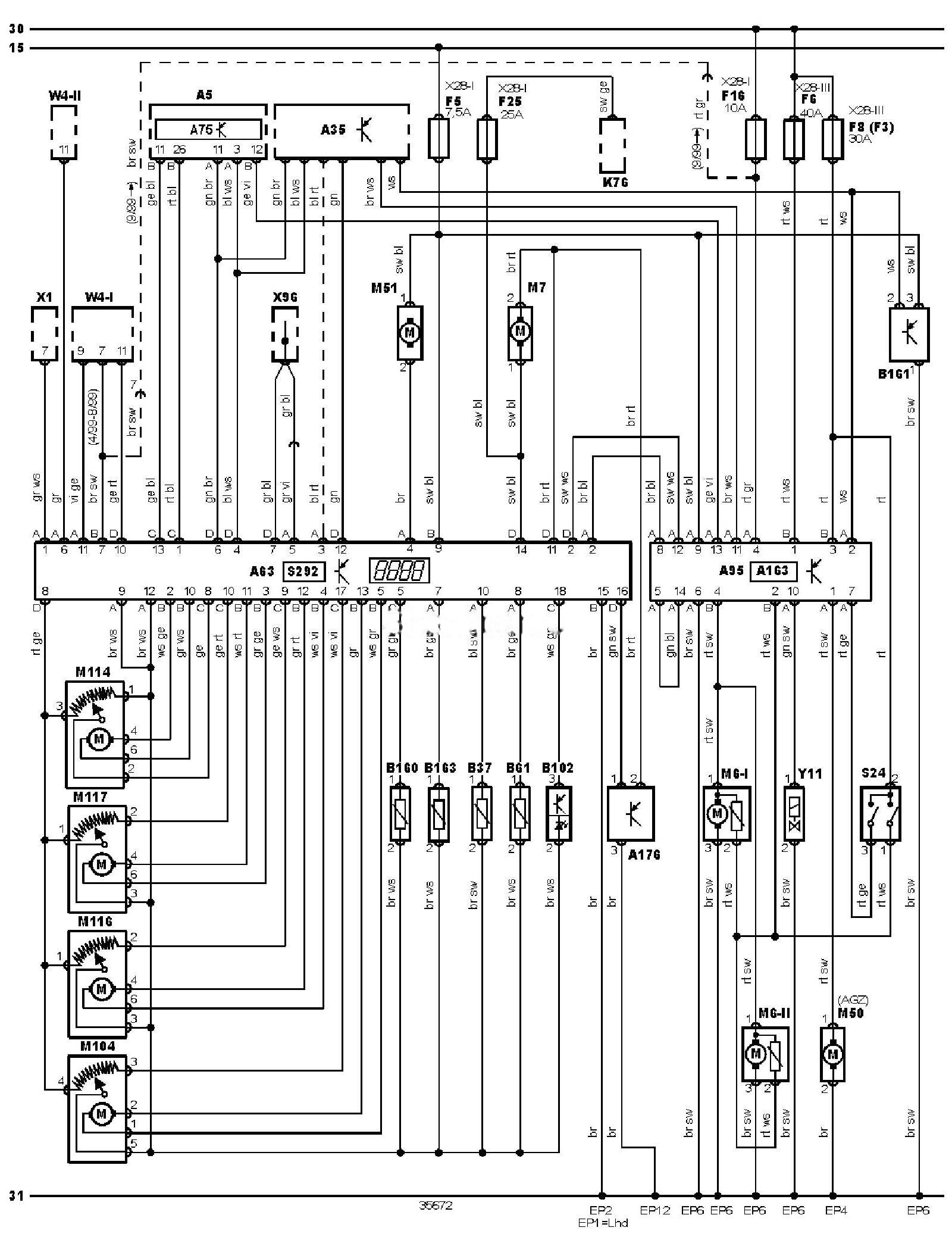

Електросхема кондиціонера тип 3 Seat Leon 1 (1M)
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)



Позначення до електричної схеми Seat

15

Замок запалювання — запалювання увімкнено

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A5

Комбінація приборів

A35

Електронний блок керування двигуном

A63

Електронний блок керування кондиціонером

A75

Блок керування комбінацією приборів

A95

Блок керування електродвигуном вентилятора системи охолодження

A163

Блок керування компресором кондиціонера

A176

Блок керування електродвигуном вентилятора кондиціонера/опалювача

B37

Датчик температури повітря в салоні

B61

Датчик температури навколишнього повітря

B102

Датчик сонячного світла (система кондиціонування)

B160

Датчик температури повітря, що подається в ноги

B161

Датчик тиску холодоагенту системи кондиціонування

B163

Датчик температури повітря на впуску (кондиціонер/опалювач)

F3

Запобіжник

F5

Запобіжник

F6

Запобіжник

F8

Запобіжник

F16

Запобіжник

F25

Запобіжник

K76

Реле допоміжних ланцюгів

M6-1

Електродвигун вентилятора системи охолодження

M6-2

Електродвигун вентилятора системи охолодження

M7

Електродвигун вентилятора кондиціонера/опалювача

M50

Електродвигун насоса системи охолодження

M51

Вентилятор датчика температури повітря в салоні

M104

Електродвигун приводу заслінки забору вхідного повітря кондиціонера/опалювача

M114

Електродвигун приводу заслінки змішування потоків повітря (кондиціонер/опалювач)

M116

Електродвигун приводу заслінки подачі повітря з панелі приладів, по центру/з боків

M117

Електродвигун приводу заслінки напрямку потоків повітря на скло/в ноги (кондиціонер/опалювач)

S24

Датчик-вимикач електродвигуна вентилятора системи охолодження по температурі охолоджувальної рідини

S292

Панель керування кондиціонером/опалювачем

W4-1

Запасний провід (джгут проводів) — панель приладів

W4-2

Запасний провід (джгут проводів) — панель приладів

X1

Діагностичний роз’єм (DLC)

X28-1

Блок запобіжників/реле 1 — панель приладів

X28-3

Блок запобіжників/реле — моторний відсік

X96

Роз’єм ламп підсвічування панелі приладів

Y11

Електромагнітна муфта компресора кондиціонера

Кольори проводів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
