Електрична схема двигуна Seat Leon 1 (1M) 1999, 2000, 2001, 2002, 2003, 2004, 2005 року випуску.

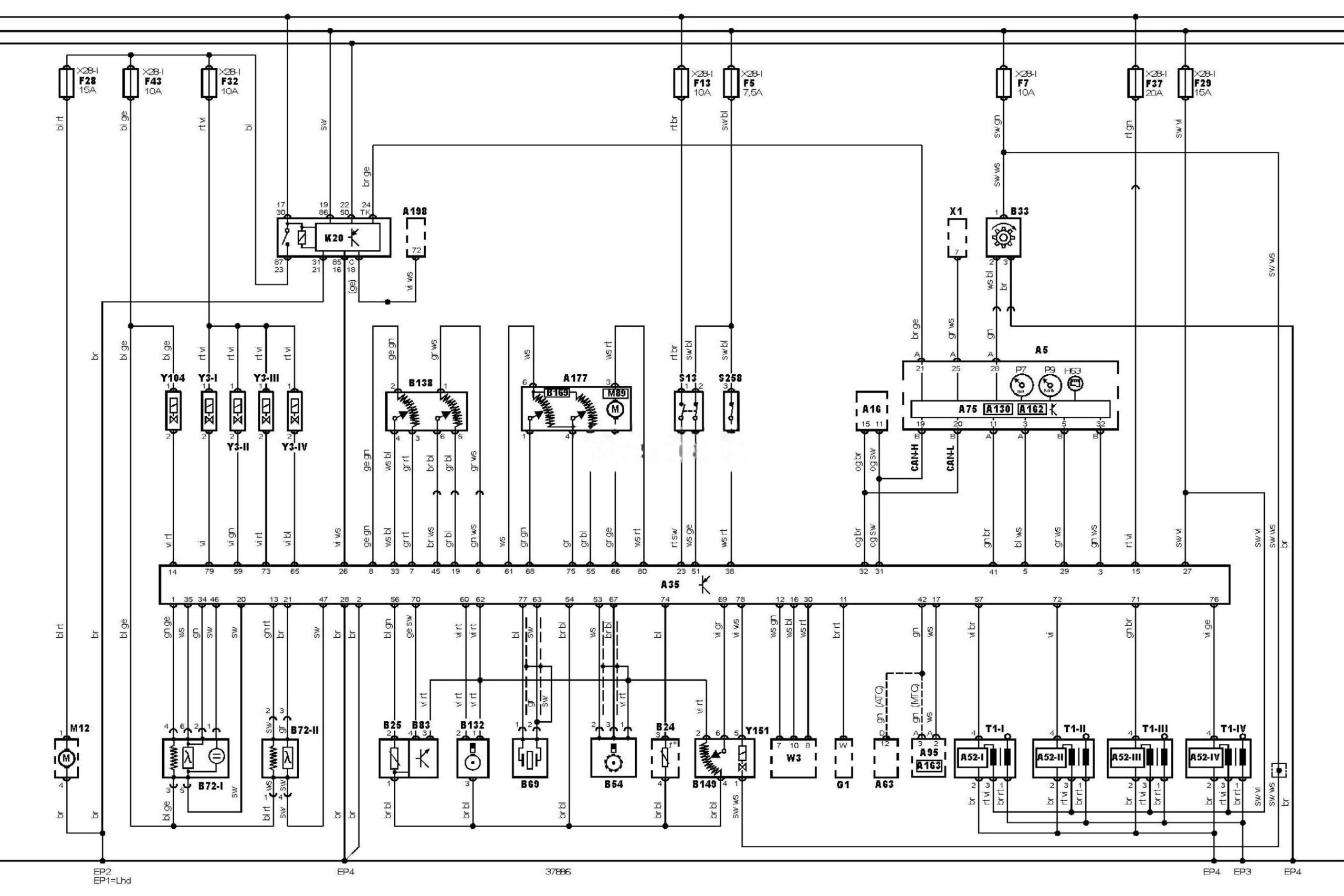

Електросхема системи управління двигуном BCA: Bosch Motronic ME 7.5.10 — 1,4 літра.
Позначення до електричної схеми Seat
|
15 |
Замок запалювання — запалювання УВІМК |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A16 |
Електронний блок управління ABS |
|
A35 |
Електронний блок управління двигуном |
|
A52-1 |
Комутатор системи запалювання 1 |
|
A52-2 |
Комутатор системи запалювання 2 |
|
A52-3 |
Комутатор системи запалювання 3 |
|
A52-1V |
Комутатор системи запалювання 4 |
|
A63 |
Електронний блок управління кондиціонером |
|
A75 |
Блок управління комбінацією приладів |
|
A95 |
Блок управління електродвигуном вентилятора системи охолодження |
|
A130 |
Блок діагностики |
|
A162 |
Електронний блок управління іммобілайзером |
|
A163 |
Блок управління компресором кондиціонера |
|
A177 |
Блок управління дросельною заслінкою |
|
A198 |
Електронний блок SRS |
|
B24 |
Датчик температури охолоджуючої рідини |
|
B25 |
Датчик температури повітря на впуску |
|
B33 |
Датчик швидкості автомобіля |
|
B54 |
Датчик положення колінчастого вала |
|
B69 |
Датчик детонації |
|
B72-1 |
Підігрівається кисневий датчик 1 |
|
B72-2 |
Підігрівається кисневий датчик 2 |
|
B83 |
Датчик абсолютного тиску повітря у впускному колекторі |
|
B132 |
Датчик положення розподільного вала |
|
B138 |
Датчик положення педалі акселератора |
|
B149 |
Датчик положення клапана системи рециркуляції ВГ (EGR) |
|
B169 |
Датчик положення електродвигуна приводу дросельної заслінки |
|
CAN-H |
Контролер (шина передачі даних) — висока швидкість |
|
CAN-L |
Контролер (шина передачі даних) — низька швидкість |
|
EP1 |
Точка заземлення |
|
EP2 |
Точка заземлення |
|
EP3 |
Точка заземлення |
|
EP4 |
Точка заземлення |
|
F5 |
Запобіжник |
|
F7 |
Запобіжник |
|
F13 |
Запобіжник |
|
F28 |
Запобіжник |
|
F29 |
Запобіжник |
|
F32 |
Запобіжник |
|
F37 |
Запобіжник |
|
F43 |
Запобіжник |
|
G1 |
Г енератор |
|
K20 |
Реле паливного насоса |
|
M12 |
Паливний насос |
|
M89 |
Електродвигун приводу дросельної заслінки |
|
P7 |
Тахометр |
|
P9 |
Спідометр |
|
S13 |
Вимикач стоп-сигналів (датчик положення педалі гальма) |
|
S258 |
Кінцевий вимикач (датчик положення) педалі зчеплення |
|
T1 |
Котушка запалювання |
|
W3 |
Запасний провід (джгут проводів) |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле 1, панель приладів |
|
Y3 |
Форсунка |
|
Y104 |
Е/м клапан акумулятора парів палива |
|
Y151 |
Привід клапана системи рециркуляції ВГ (EGR) |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
