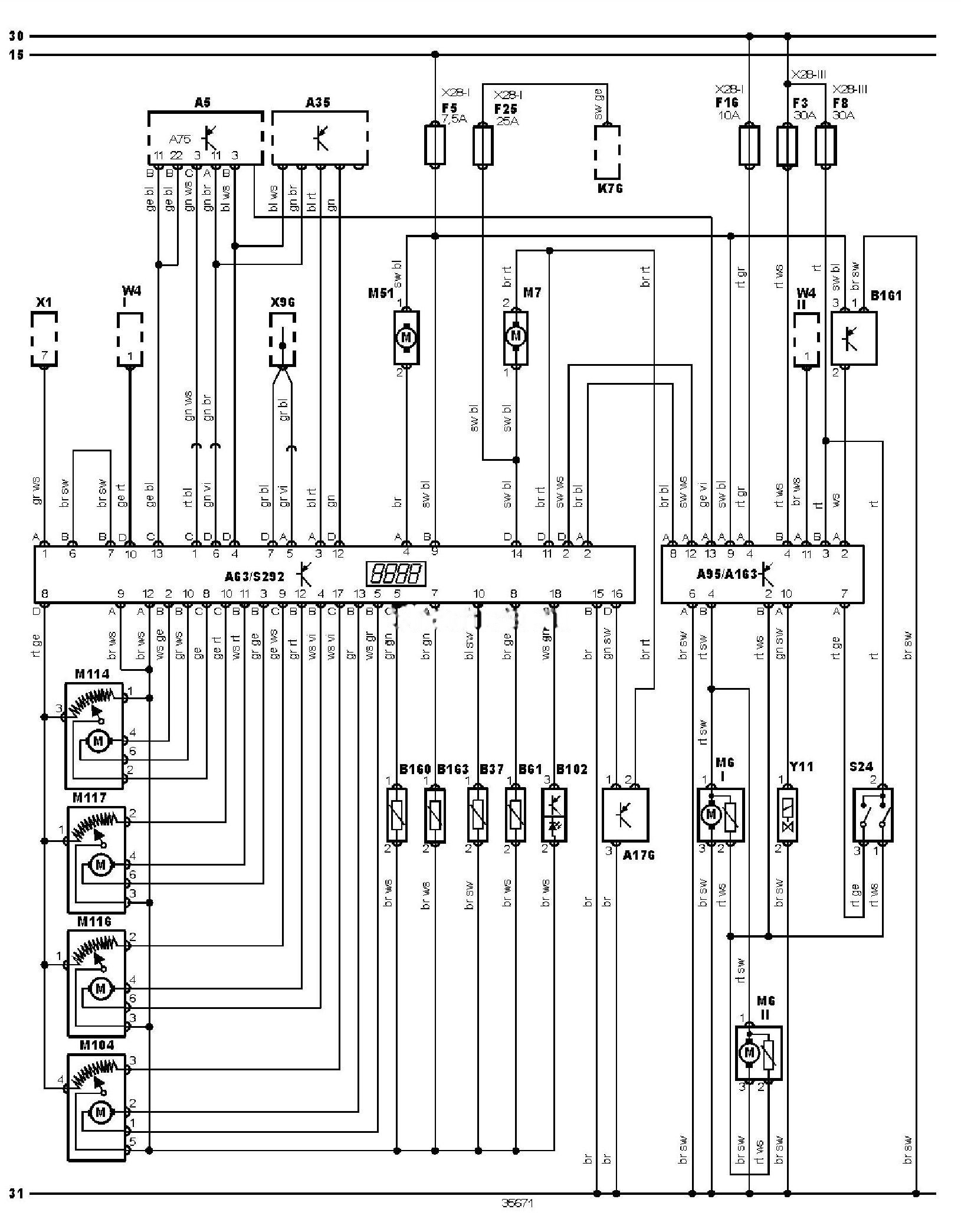

Електрична схема кондиціонера Seat Leon 1 (1M) 1999 року випуску.
Електросхема кондиціонера — Автоматичне керування температурою (-03.1999).
Позначення до електричної схеми Seat
|
15 |
Замок запалювання — запалювання увімкнено |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A35 |
Електронний блок керування двигуном |
|
A63 |
Електронний блок керування кондиціонером |
|
A95 |
Блок керування електродвигуном вентилятора системи охолодження |
|
A163 |
Блок керування компресором кондиціонера |
|
A176 |
Блок керування електродвигуном вентилятора кондиціонера/опалювача |
|
B37 |
Датчик температури повітря в салоні |
|
B61 |
Датчик температури навколишнього повітря |
|
B102 |
Датчик сонячного світла (система кондиціонування) |
|
B160 |
Датчик температури повітря, що подається в ноги |
|
B161 |
Датчик тиску холодоагенту системи кондиціонування |
|
B163 |
Датчик температури повітря на впуску (кондиціонер/опалювач) |
|
F3 |
Запобіжник |
|
F5 |
Запобіжник |
|
F8 |
Запобіжник |
|
F16 |
Запобіжник |
|
F25 |
Запобіжник |
|
K76 |
Реле допоміжних ланцюгів |
|
M6 1 |
Електродвигун вентилятора системи охолодження |
|
M6 2 |
Електродвигун вентилятора системи охолодження |
|
M7 |
Електродвигун вентилятора кондиціонера/опалювача |
|
M51 |
Вентилятор датчика температури повітря в салоні |
|
M104 |
Електродвигун приводу заслінки забору вхідного повітря кондиціонера/опалювача |
|
M114 |
Електродвигун приводу заслінки змішування потоків повітря (кондиціонер/опалювач) |
|
M116 |
Електродвигун приводу заслінки подачі повітря з приладової панелі, по центру/по боках |
|
M117 |
Електродвигун приводу заслінки напрямку потоків повітря на скло/в ноги (кондиціонер/опалювач) |
|
S24 |
Датчик-вимикач електродвигуна вентилятора системи охолодження по температурі охолоджуючої рідини |
|
S292 |
Панель керування кондиціонером/опалювачем |
|
W41 |
Запасний провід (джгут проводів) — приладова панель |
|
W42 |
Запасний провід (джгут проводів) — приладова панель |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X96 |
Роз’єм ламп підсвічування приладової панелі |
|
Y11 |
Електромагнітна муфта компресора кондиціонера |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
