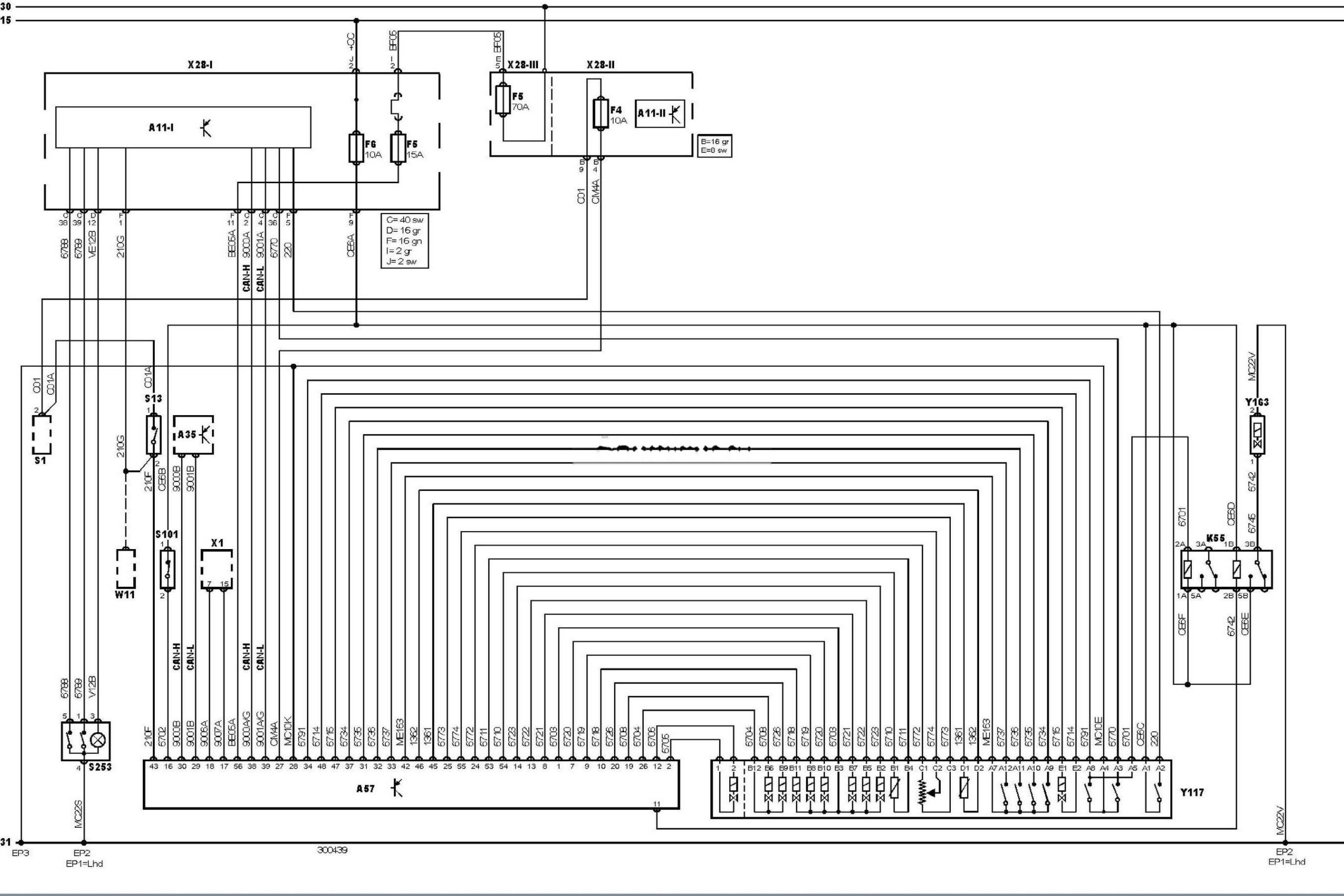

Електрична схема АКПП Peugeot 206 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 року випуску.
Електросхема автоматичної коробки перемикання передач.
Позначення до електричної схеми Peugeot 206
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A11-1 |
Багатофункціональний блок керування |
|
A11-2 |
Багатофункціональний блок керування |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
A57 |
Електронний блок керування трансмісією (TCM) |
|
EP1 |
Точка маси |
|
EP2 |
Точка маси |
|
EP3 |
Точка маси |
|
F4 |
Запобіжник |
|
F5 |
Запобіжник |
|
F6 |
Запобіжник |
|
K55 |
Реле вимикача заборони запуску |
|
S1 |
Замок запалювання |
|
S13 |
Вимикач стоп-сигналів (датчик положення педалі гальма) |
|
S101 |
Кінцевий вимикач системи підтримки швидкості (круїз-контролю) на педалі гальма |
|
S253 |
Перемикач вибору режиму роботи трансмісії |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле 1 |
|
X28-2 |
Блок запобіжників/реле 1 |
|
X28-3 |
Блок запобіжників/реле 1 |
|
Y117 |
Блок клапанів трансмісії |
|
Y163 |
Е/м клапан блокування селектора (“P”) |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
