Електрична схема ЕРУ Peugeot 206 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 року випуску.
Електросхема електропідсилювача кермового управління — Без ESP.

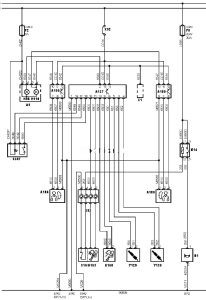

Позначення до електричної схеми Peugeot 206
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A11-1 |
Багатофункціональний блок управління |
|
A16 |
Електронний блок управління ABS |
|
A35 |
Електронний блок управління двигуном (ECM) |
|
A81 |
Лівий задній ліхтар у зборі |
|
B19 |
Датчик частоти обертання лівого переднього колеса (ABS) |
|
B20 |
Датчик частоти обертання правого переднього колеса (ABS) |
|
B21 |
Датчик частоти обертання лівого заднього колеса (ABS) |
|
B22 |
Датчик частоти обертання правого заднього колеса (ABS) |
|
EP3 |
Точка маси |
|
F1 |
Запобіжник |
|
F2 |
Запобіжник |
|
F3 |
Запобіжник |
|
F6 |
Запобіжник |
|
M61 |
Електродвигун насоса ABS |
|
M142 |
Електродвигун приводу склопідйомника дверей водія |
|
S1 |
Замок запалювання |
|
S3 |
Вимикач фар |
|
S5 |
Перемикач покажчиків повороту |
|
S6 |
Комбінований перемикач |
|
S8 |
Перемикач управління очисником / омивачем лобового скла |
|
S31 |
Вимикач протитуманних фар |
|
S32 |
Вимикач задніх протитуманних ліхтарів |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле 1 |
|
X28-2 |
Блок запобіжників/реле 1 |
|
X28-3 |
Блок запобіжників/реле 1 |
|
X93 |
Спіральний провід (SRS) |
|
Y22 |
Модулятор ABS |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
