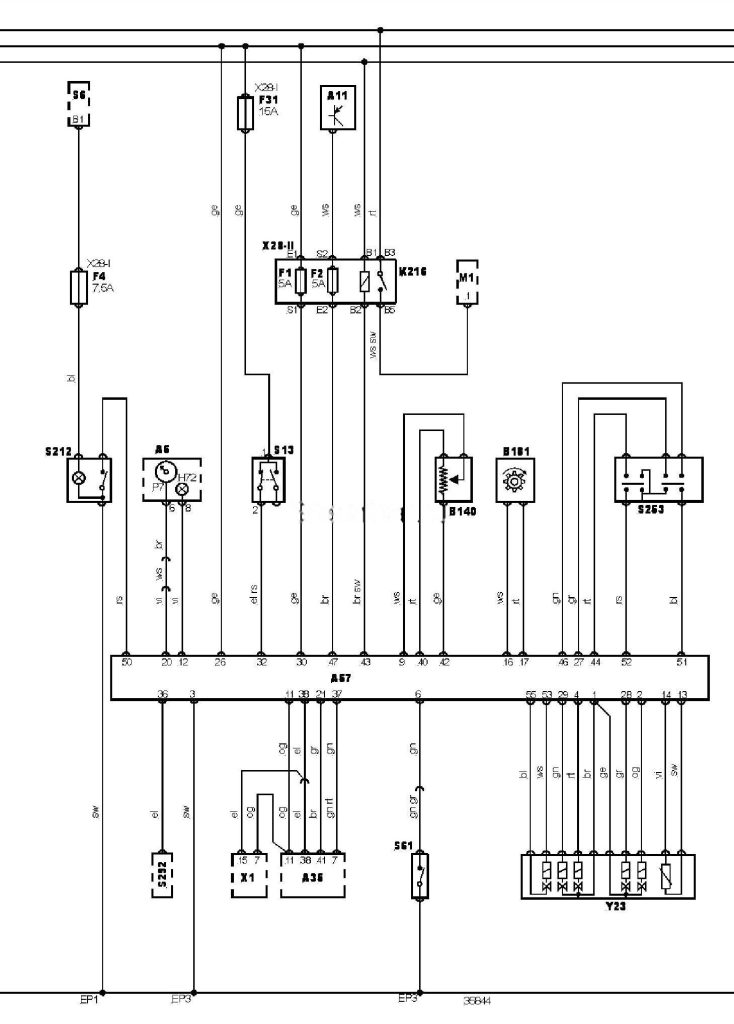

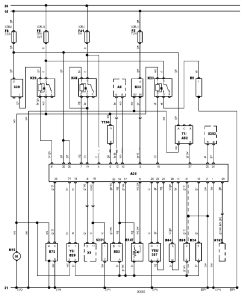

Електрична схема АКПП Renault Megane 1 (X64)995, 1996, 1997, 1998, 1999 року випуску.
Електросхема автоматичної коробки перемикання передач.
Позначення до електричної схеми Renault Megane
|
15 |
Замок запалювання — запалювання УВІМКН |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
50 |
Замок запалювання — сигнал запуску |
|
A5 |
Комбінація приборів |
|
A11 |
Багатофункціональний блок керування |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
A57 |
Електронний блок керування трансмісією (TCM) |
|
B140 |
Датчик тиску робочої рідини трансмісії |
|
B181 |
Датчик частоти обертання вала турбінного колеса |
|
EP1 |
Точка маси |
|
EP3 |
Точка маси |
|
F1 |
Запобіжник |
|
F2 |
Запобіжник |
|
F4 |
Запобіжник |
|
F31 |
Запобіжник |
|
H72 |
Індикатор несправності трансмісії |
|
K216 |
Реле системи керування трансмісією |
|
M1 |
Стартер |
|
P7 |
Тахометр |
|
S6 |
Комбінований перемикач |
|
S13 |
Вимикач стоп-сигналів (датчик положення педалі гальма) |
|
S61 |
Вимикач режиму kick-down |
|
S212 |
Головний вимикач протибуксувальної системи |
|
S253 |
Перемикач вибору режиму роботи трансмісії |
|
S292 |
Панель керування кондиціонером/опалювачем |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-2 |
Блок запобіжників/реле |
|
Y23 |
Блок клапанів трансмісії |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
