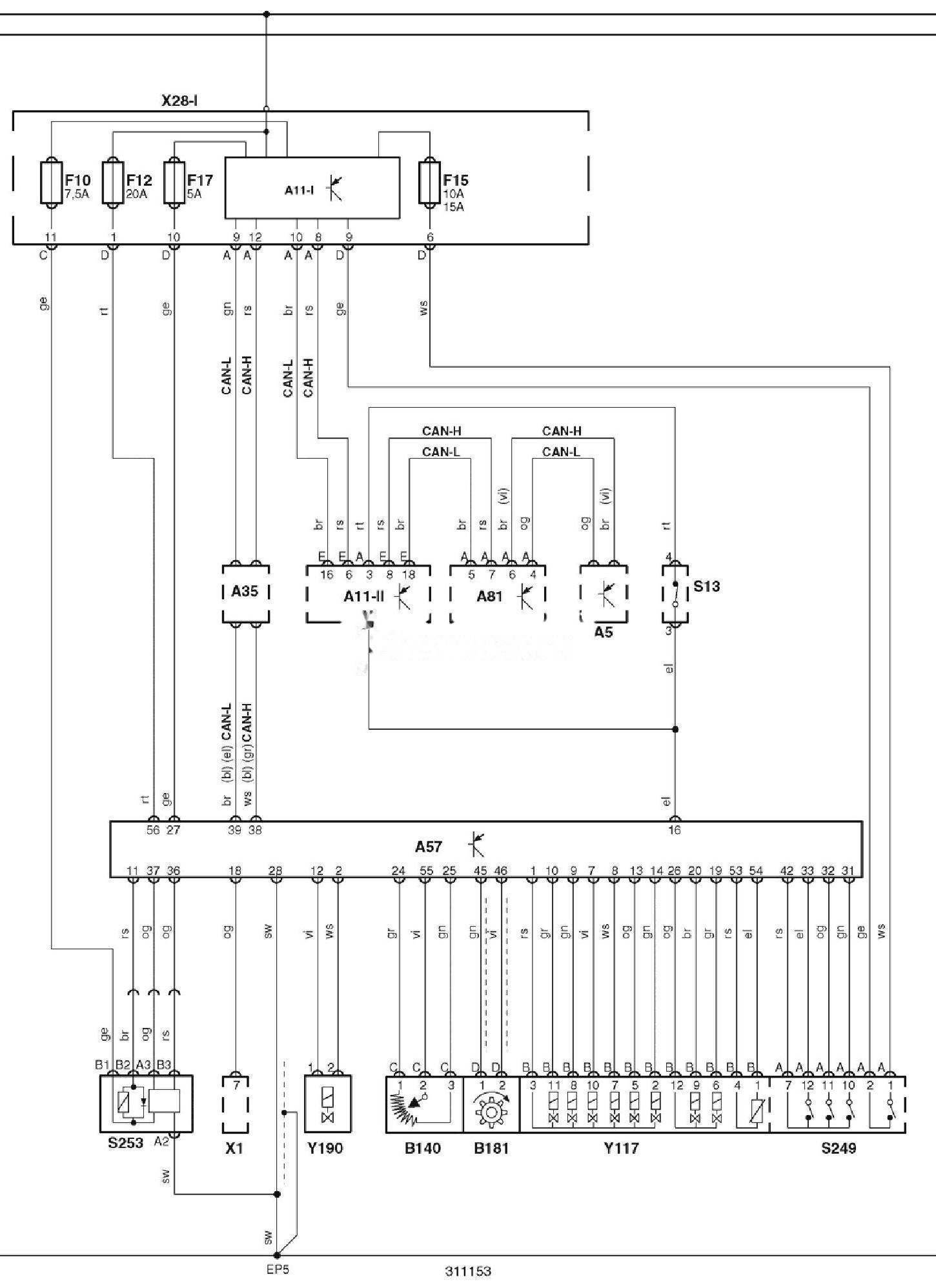

Електрична схема АКПП Renault Scenic 2 (J84) 2003, 2004, 2005, 2006, 2007, 2008, 2009 року випуску.
Електросхема автоматичної коробки перемикання передач.
Позначення до електричної схеми Renault Scenic
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
A57 |
Електронний блок керування трансмісією (TCM) |
|
A81 |
Блок керування підсилювачем керма |
|
B140 |
Датчик тиску робочої рідини трансмісії |
|
B181 |
Датчик частоти обертання вхідного вала (турбіни гідротрансформатора) |
|
CAN-H |
Шина даних CAN — високий рівень |
|
CAN-L |
Шина даних CAN — низький рівень |
|
EP5 |
Точка маси |
|
F10 |
Запобіжник |
|
F12 |
Запобіжник |
|
F15 |
Запобіжник |
|
F17 |
Запобіжник |
|
S13 |
Вимикач стоп-сигналів (датчик положення педалі гальма) |
|
S249 |
Датчик положення селектора |
|
S253 |
Перемикач вибору режиму роботи трансмісії |
|
X1 |
Діагностичний роз’єм (DLC) |
|
Y117 |
Блок клапанів трансмісії |
|
Y190 |
Електромагнітний клапан перепуску рідини (охолоджувач робочої рідини трансмісії) |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
