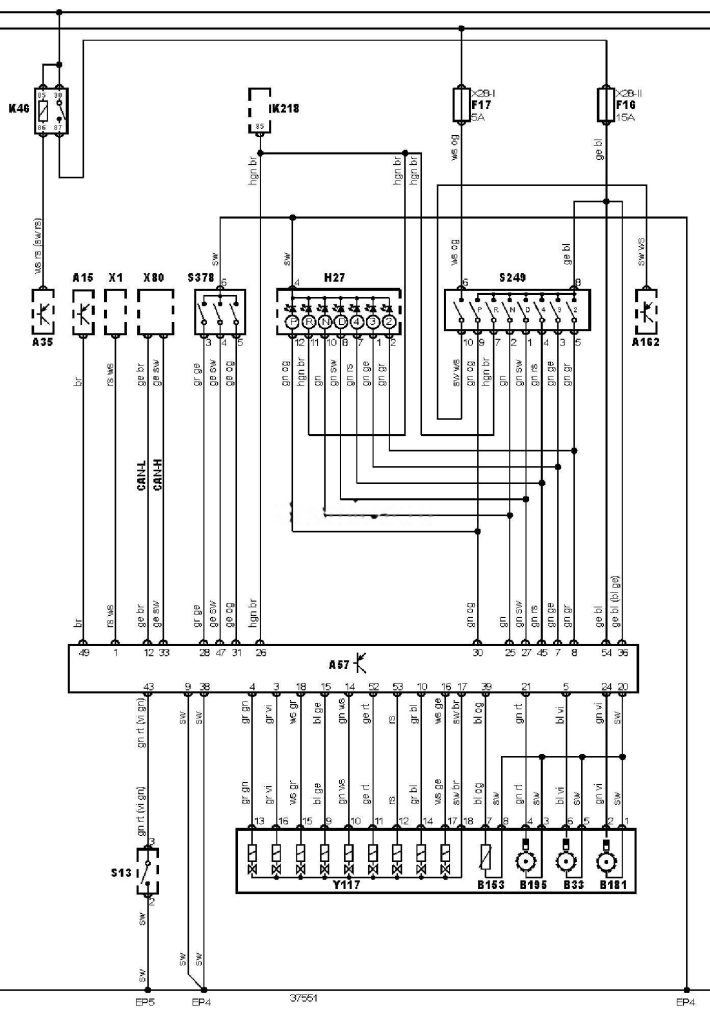

Електрична схема АКПП Rover 75 1999, 2000, 2001, 2002, 2003, 2004, 2005 року випуску.
Електросхема автоматичної коробки перемикання передач.
Позначення до електричної схеми Rover
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A15 |
Блок керування системою підтримки швидкості (круїз-контроль) |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
A57 |
Електронний блок керування трансмісією (TCM) |
|
A162 |
Електронний блок керування іммобілайзером |
|
B33 |
Датчик швидкості автомобіля |
|
B153 |
Датчик електричного навантаження |
|
B181 |
Датчик частоти обертання валу турбінного колеса |
|
B195 |
Датчик частоти обертання проміжного валу трансмісії |
|
CAN-H |
Контролер (шина передачі даних) — сигнал високого рівня |
|
CAN-L |
Контролер (шина передачі даних) — сигнал низького рівня |
|
EP4 |
Точка маси |
|
EP5 |
Точка маси |
|
F16 |
Запобіжник |
|
F17 |
Запобіжник |
|
H27 |
Індикатор(и) системи перемикання передач |
|
K46 |
Реле системи керування двигуном |
|
K218 |
Реле ліхтарів заднього ходу |
|
S13 |
Вимикач стоп-сигналів (датчик положення педалі гальма) |
|
S249 |
Датчик положення селектора |
|
S378 |
Перемикач вибору передач |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле, панель приладів |
|
X28-2 |
Блок запобіжників/реле, моторний відсік |
|
X80 |
Роз’єм шини даних |
|
Y117 |
Блок клапанів трансмісії |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
