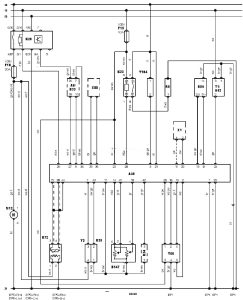

Електрична схема АКПП Seat Cordoba 1993, 1994, 1995, 1996, 1997, 1998, 1999 року випуску.
Електросхема автоматичної коробки перемикання передач.
Позначення до електричної схеми Seat
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
50 |
Замок запалювання — сигнал запуску |
|
A5 |
Комбінація приборів |
|
A16 |
Електронний блок керування ABS |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
A57 |
Електронний блок керування трансмісією (TCM) |
|
A75 |
Блок керування комбінацією приборів |
|
B33 |
Датчик швидкості автомобіля |
|
B133 |
Датчик температури робочої рідини трансмісії |
|
B134 |
Датчик швидкості автомобіля (трансмісія) |
|
B147 |
Датчик положення дросельної заслінки |
|
EP3 |
Точка маси |
|
EP5 |
Точка маси |
|
EP6 |
Точка маси |
|
E20 |
Лампа ліхтаря заднього ходу (лівого або єдиного) |
|
E21 |
Лампа ліхтаря заднього ходу (правого) |
|
F14 |
Запобіжник |
|
K55 |
Реле вимикача заборони запуску |
|
K218 |
Реле ліхтарів заднього ходу |
|
M1 |
Стартер |
|
S13 |
Вимикач стоп-сигналів (датчик положення педалі гальма) |
|
S61 |
Вимикач режиму kick-down |
|
S249 |
Датчик положення селектора |
|
S253 |
Перемикач вибору режиму роботи трансмісії |
|
X1 |
Діагностичний роз’єм (DLC) |
|
Y117 |
Блок клапанів трансмісії |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
