Електрична схема АКПП 2005, 2006, 2007, 2008, 2009, 2010, 2011 року випуску.

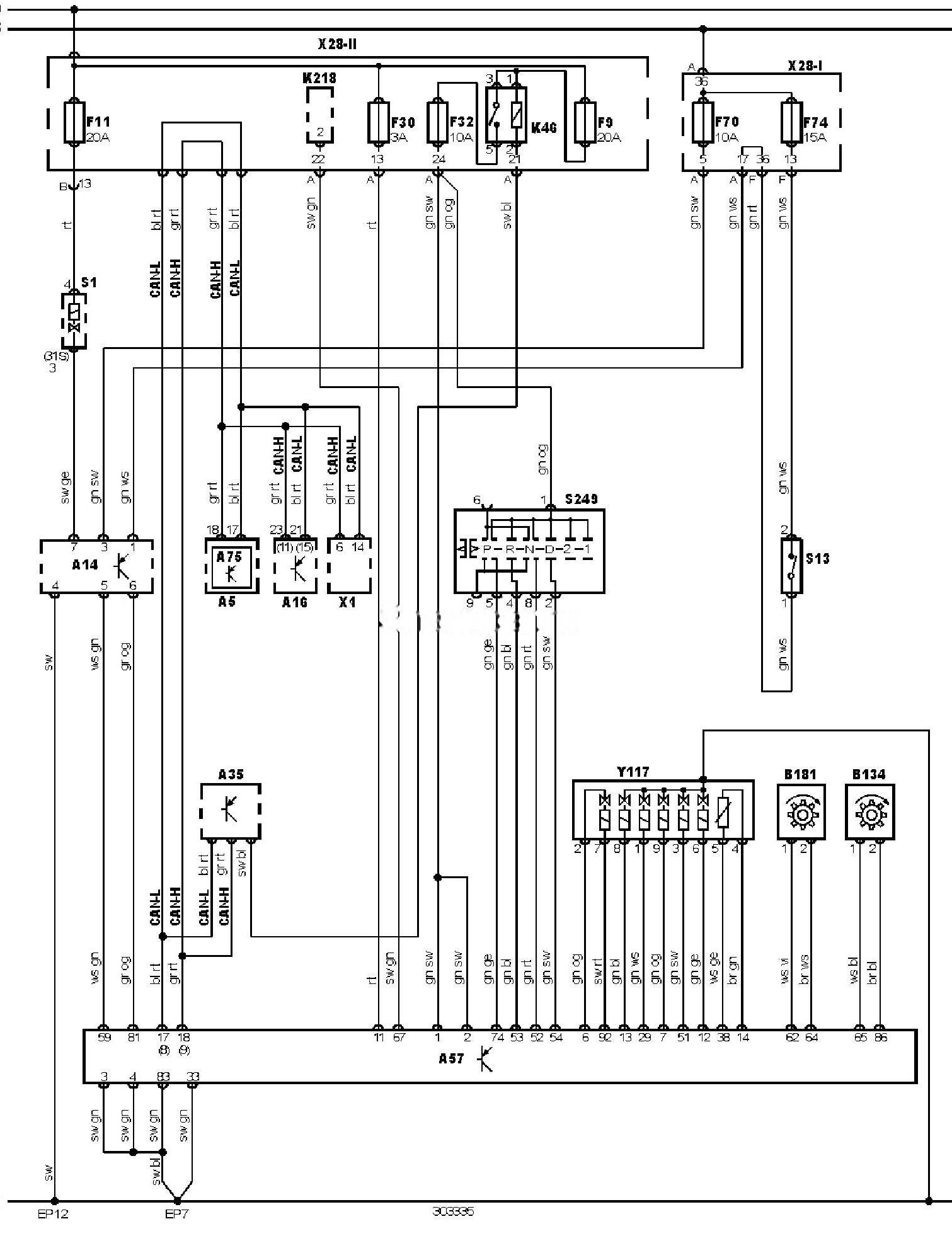

Електросхема автоматичної коробки перемикання передач — 4 ступінчаста
Позначення до електричної схеми Ford Focus
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A14 |
Блок управління перемиканням передач |
|
A16 |
Електронний блок управління ABS |
|
A35 |
Електронний блок управління двигуном (ECM) |
|
A57 |
Електронний блок управління трансмісією (TCM) |
|
A75 |
Блок управління комбінацією приборів |
|
B134 |
Датчик швидкості автомобіля (трансмісія) |
|
B181 |
Датчик частоти обертання валу турбінного колеса |
|
CAN-H |
Контролер (шина передачі даних) — сигнал високого рівня |
|
CAN-L |
Контролер (шина передачі даних) — сигнал низького рівня |
|
EP12 |
Точка маси |
|
EP7 |
Точка маси |
|
F9 |
Запобіжник |
|
F11 |
Запобіжник |
|
F30 |
Запобіжник |
|
F32 |
Запобіжник |
|
F70 |
Запобіжник |
|
F74 |
Запобіжник |
|
K46 |
Реле системи управління двигуном |
|
K218 |
Реле ліхтарів заднього ходу |
|
S1 |
Замок запалювання |
|
S13 |
Вимикач стоп-сигналів (датчик положення педалі гальма) |
|
S249 |
Датчик положення селектора |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле, панель приладів |
|
X28-2 |
Блок запобіжників/реле, моторний відсік |
|
Y117 |
Блок клапанів трансмісії |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
