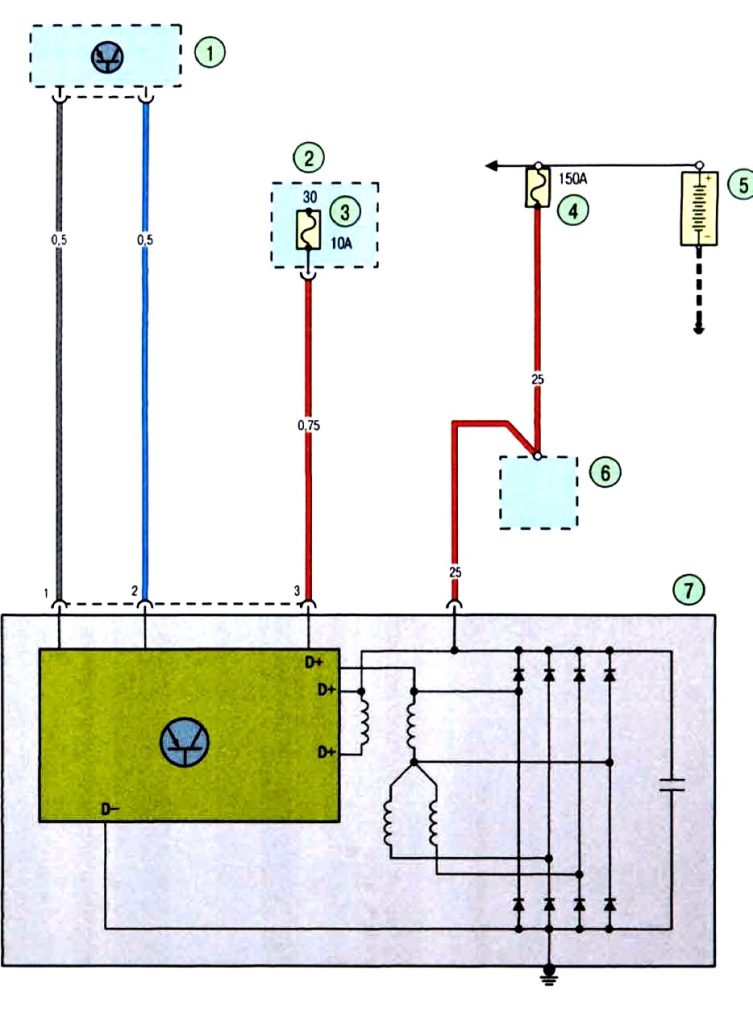

Електрична схема з’єднання системи заряду акумуляторної батареї
1 — електронний блок управління трансмісією; 2 — монтажний блок запобіжників; 3 — запобіжник 10 А; 4 — запобіжник 15 А; 5 — акумуляторна батарея; 6 — стартер; 7 — генератор
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
