Електросхема дзеркал Ford Focus (MK2)

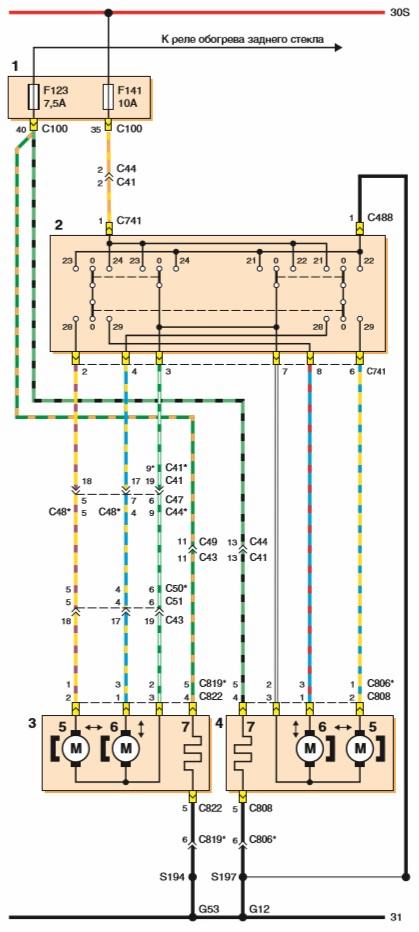

Схема з’єднань зовнішніх дзеркал заднього виду

 1 — монтажний блок у салоні; 2 — перемикач зовнішніх дзеркал; 3 — праве зовнішнє дзеркало; 4 — ліве зовнішнє дзеркало; 5 — електродвигун повороту дзеркала в горизонтальній площині; 6 — електродвигун повороту дзеркала у вертикальній площині; 7 — елемент обігріву дзеркала

Схема включення підсвічування косметичних дзеркал

1 — монтажний блок у салоні; 2 — блок керування електропакетом; 3 — реле захисту акумуляторної батареї; 4 — плафон підсвічування лівого дзеркала; 5 — плафон підсвічування правого дзеркала; 6 — внутрішнє дзеркало заднього виду з автозатемненням

Схема включення ламп зовнішнього підсвічування в дзеркалах заднього виду

1 — монтажний блок у салоні; 2 — блок керування електропакетом; 3 — блок керування лівими передніми дверима; 4 — блок керування правими передніми дверима; 5 — ліве зовнішнє дзеркало; 6 — лампа зовнішнього підсвічування; 7 — праве зовнішнє дзеркало

Кольори проводів на схемі.
