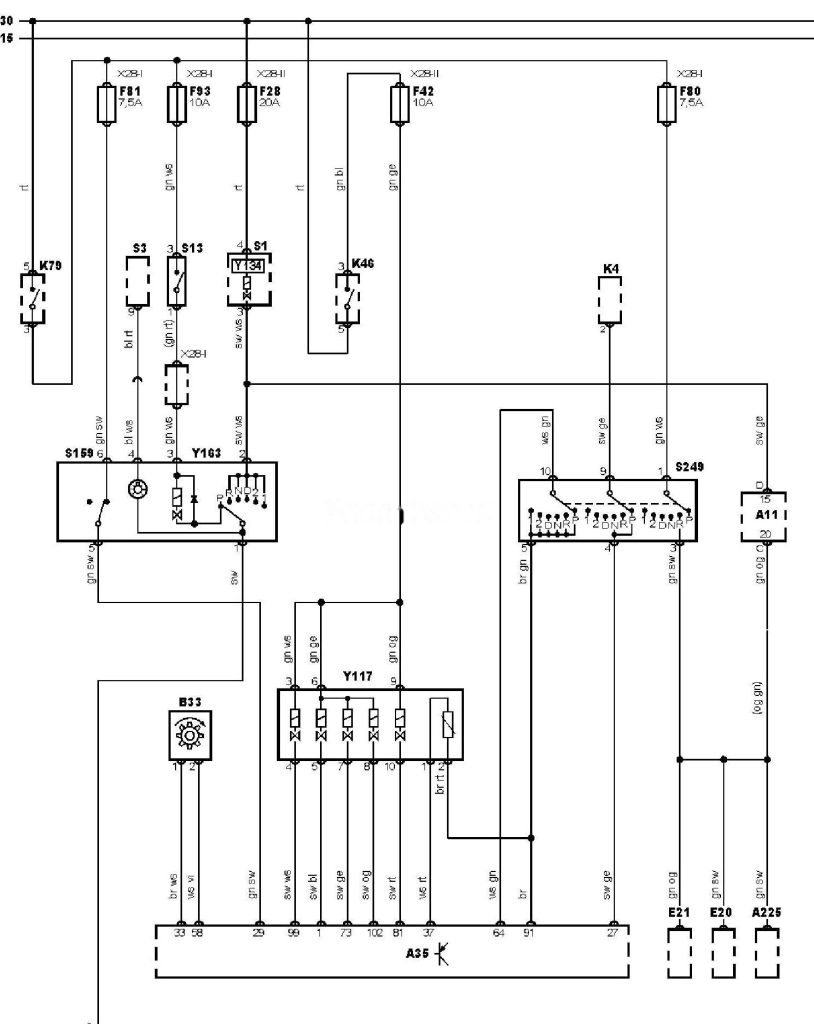

Електрична схема АКПП автомобіля Ford Mondeo 2001, 2002, 2003, 2004, 2005, 2006, 2007 року випуску.
Електросхема автоматичної коробки перемикання передач — 4-ступінчаста (CD4E).
Позначення до електричної схеми Ford Mondeo
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A11 |
Багатофункціональний блок керування |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
A225 |
Блок телематики |
|
B33 |
Датчик швидкості автомобіля |
|
EP3 |
Точка маси |
|
E20 |
Лампа ліхтаря заднього ходу (лівого або єдиного) |
|
E21 |
Лампа ліхтаря заднього ходу (правого) |
|
F28 |
Запобіжник |
|
F42 |
Запобіжник |
|
F80 |
Запобіжник |
|
F81 |
Запобіжник |
|
F93 |
Запобіжник |
|
K4 |
Реле стартера |
|
K46 |
Реле системи керування двигуном |
|
K79 |
Реле основних ланцюгів запалювання |
|
S1 |
Замок запалювання |
|
S3 |
Вимикач фар |
|
S13 |
Вимикач стоп-сигналів (датчик положення педалі гальма) |
|
S159 |
Вимикач підвищувальної передачі |
|
S249 |
Датчик положення селектора |
|
X28-1 |
Блок запобіжників/реле — простір для ніг, зліва |
|
X28-2 |
Блок запобіжників/реле, моторний відсік |
|
Y117 |
Блок клапанів трансмісії |
|
Y134 |
Е/м клапан блокування ключа в замку запалювання |
|
Y163 |
Е/м клапан блокування селектора (“P”) |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
