Електрична схема АКПП Mercedes Benz E-Class (210) 1995, 1996, 1997 року випуску.

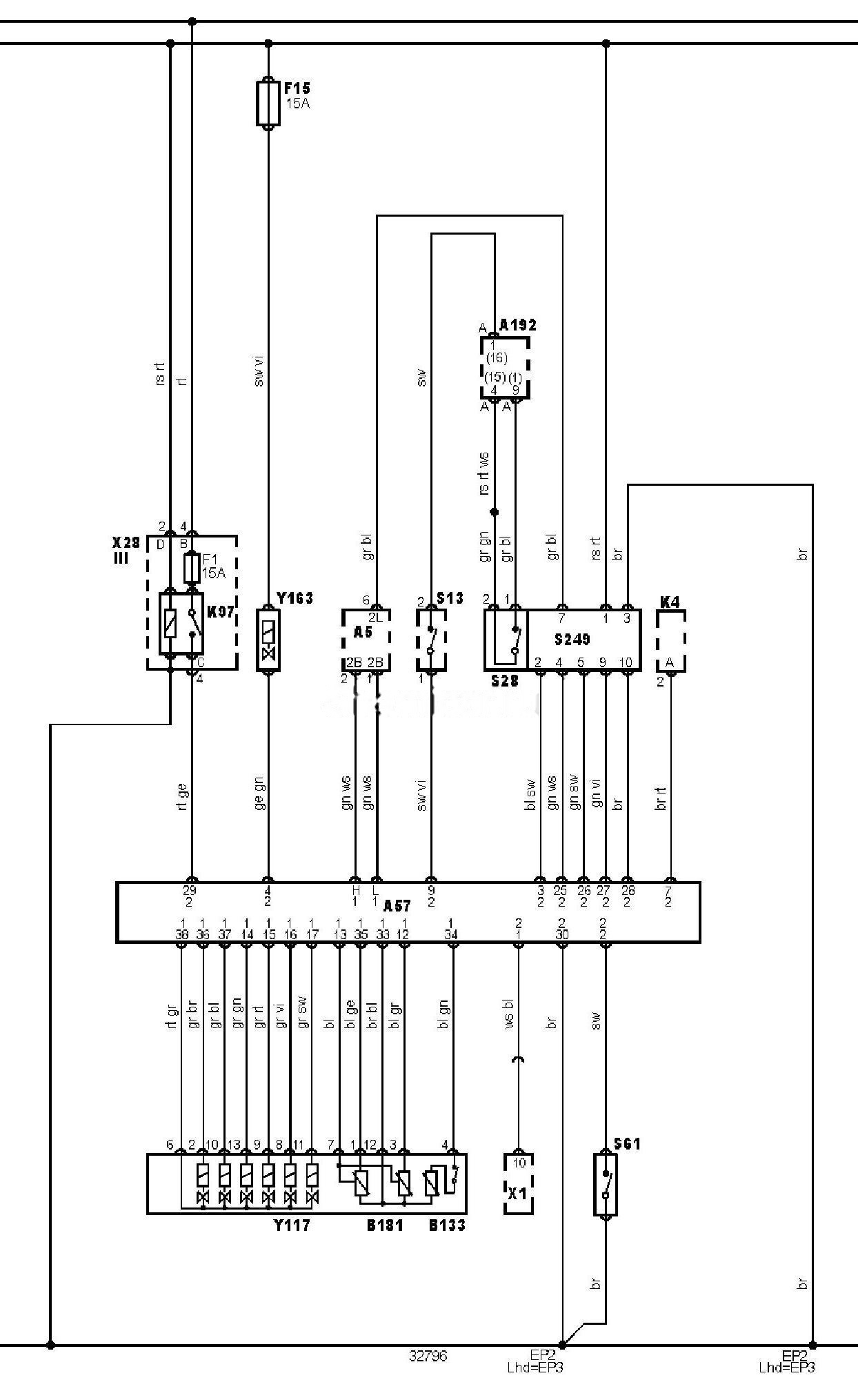

Електросхема автоматичної коробки перемикання передач (-02.1997).
Позначення до електричної схеми Mercedes Benz Е-Class
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приладів |
|
A57 |
Електронний блок керування трансмісією (TCM) |
|
A192 |
Блок керування освітленням |
|
B133 |
Датчик температури робочої рідини трансмісії |
|
B181 |
Датчик частоти обертання вала турбінного колеса |
|
EP2 |
Точка маси |
|
EP3 |
Точка маси |
|
F1 |
Запобіжник |
|
F15 |
Запобіжник |
|
K4 |
Реле стартера |
|
K97 |
Реле протибуксувальної системи |
|
S13 |
Вимикач стоп-сигналів (датчик положення педалі гальма) |
|
S28 |
Вимикач ліхтарів заднього ходу |
|
S61 |
Вимикач режиму kick-down |
|
S249 |
Датчик положення селектора |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X283 |
Блок запобіжників/реле |
|
Y117 |
Блок клапанів трансмісії |
|
Y163 |
Е/м клапан блокування селектора (“P”) |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
