Електрична схема двигуна Mercedes Benz E-Class (210) 1998, 1999, 2000, 2001, 2002, 2003 року випуску.

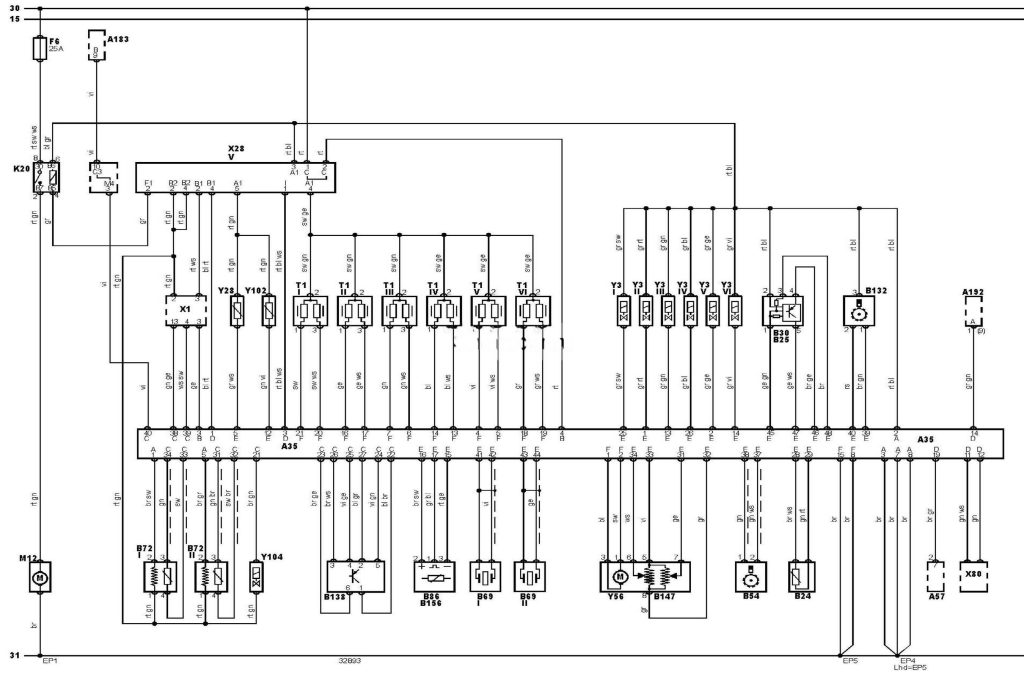

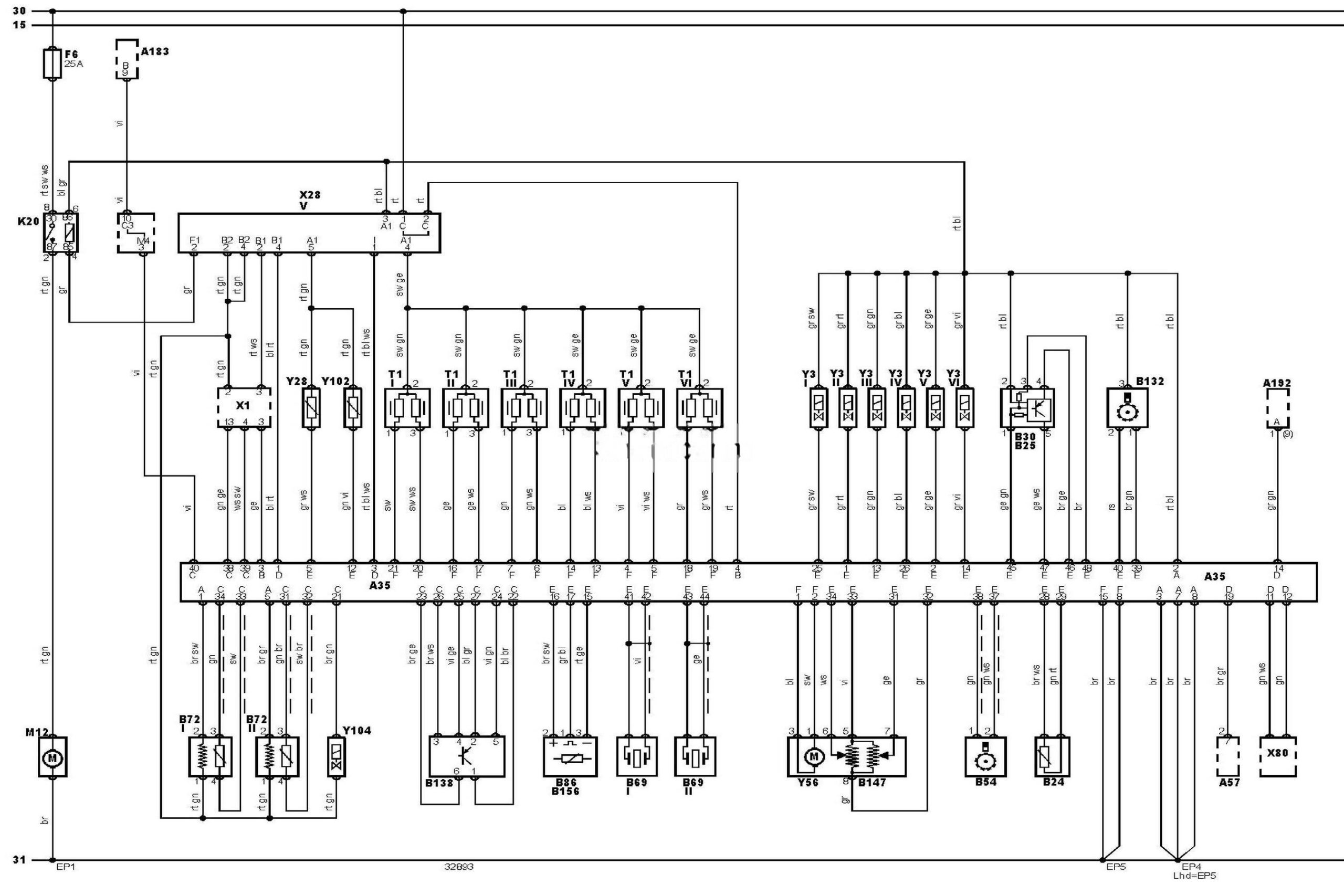

Електросхема системи управління двигуном 112.911 2.4 літра Е240.
Позначення до електричної схеми Mercedes Benz Е-Class
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A35 |
Електронний блок управління двигуном (ECM) |
|
A57 |
Електронний блок управління трансмісією (TCM) |
|
A183 |
Блок управління замком запалювання |
|
A192 |
Блок управління освітленням |
|
B24 |
Датчик температури охолоджуючої рідини |
|
B25 |
Датчик температури повітря на впуску |
|
B30 |
Датчик витрати повітря (MAF) |
|
B54 |
Датчик положення колінчастого вала |
|
B691 |
Датчик детонації |
|
B692 |
Датчик детонації |
|
B721 |
Підігрівається кисневий датчик |
|
B722 |
Підігрівається кисневий датчик |
|
B86 |
Датчик рівня моторного масла |
|
B132 |
Датчик положення розподільного вала |
|
B138 |
Датчик положення педалі акселератора |
|
B147 |
Датчик положення дросельної заслінки |
|
B156 |
Датчик температури моторного масла |
|
EP1 |
Точка маси |
|
EP4 |
Точка маси |
|
EP5 |
Точка маси |
|
F6 |
Запобіжник |
|
K20 |
Реле паливного насоса |
|
M12 |
Паливний насос |
|
T1 1 |
Котушка запалювання |
|
T1 2 |
Котушка запалювання |
|
T1 3 |
Котушка запалювання |
|
T1 1V |
Котушка запалювання |
|
T1 V |
Котушка запалювання |
|
T1 V1 |
Котушка запалювання |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28V |
Блок запобіжників/реле |
|
X80 |
Роз’єм шини даних |
|
Y31 |
Форсунка |
|
Y32 |
Форсунка |
|
Y33 |
Форсунка |
|
Y31V |
Форсунка |
|
Y3V |
Форсунка |
|
Y3V1 |
Форсунка |
|
Y28 |
Е/м клапан системи рециркуляції ВГ (EGR) |
|
Y56 |
Привід управління частотою обертання холостого ходу |
|
Y102 |
Е/м клапан системи зміни геометрії впускного колектора |
|
Y104 |
Е/м клапан акумулятора парів палива |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
