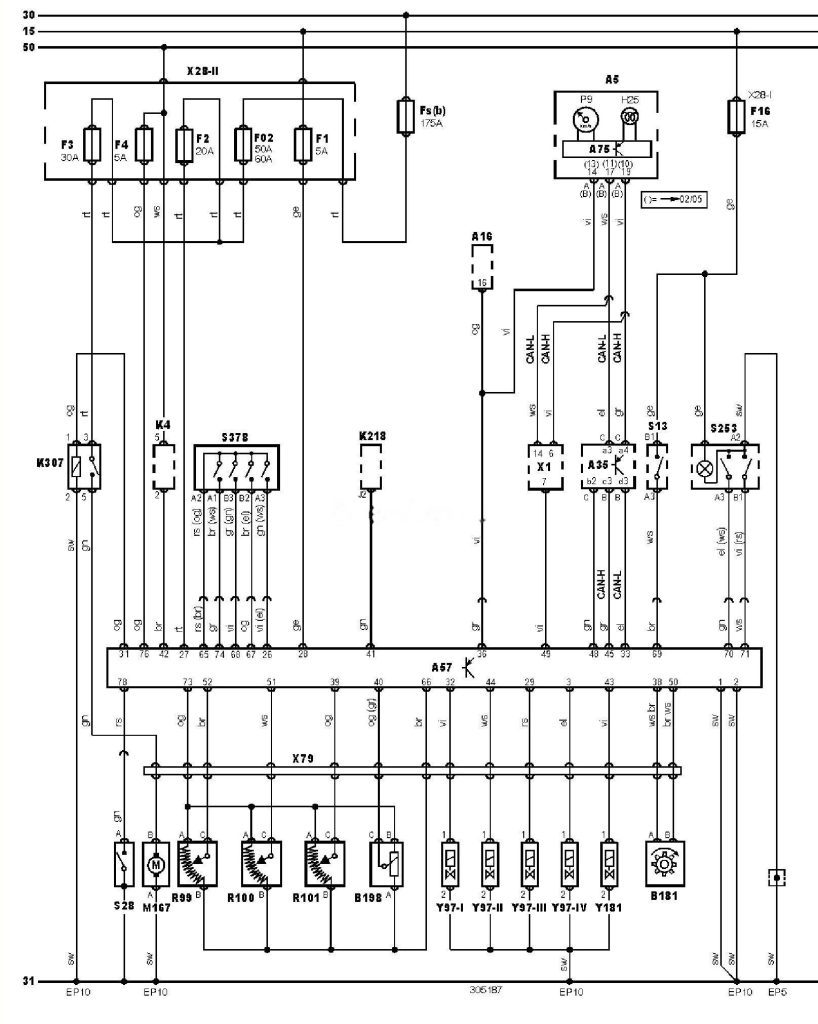

Електрична схема АКПП Opel Vivaro A 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 року випуску.
Електросхема автоматичної коробки перемикання передач — Без ESP.
Позначення до електричної схеми Opel Vivaro
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
50 |
Замок запалювання — сигнал запуску |
|
A5 |
Комбінація приборів |
|
A16 |
Електронний блок управління ABS |
|
A35 |
Електронний блок управління двигуном (ECM) |
|
A57 |
Комбінація приборів |
|
A75 |
Блок управління комбінацією приборів |
|
B181 |
Звуковий сигнал (єдиний) |
|
B198 |
Датчик частоти обертання лівого переднього колеса |
|
CAN-H |
Контролер (шина передачі даних) — сигнал високого рівня |
|
CAN-L |
Контролер (шина передачі даних) — сигнал низького рівня |
|
EP10 |
Точка маси |
|
EP5 |
Точка маси |
|
F |
Запобіжник |
|
F1 |
Запобіжник |
|
F02 |
Запобіжник |
|
F2 |
Запобіжник |
|
F3 |
Запобіжник |
|
F4 |
Запобіжник |
|
F16 |
Запобіжник |
|
H25 |
Індикатор свічок розжарювання |
|
K218 |
Реле протитуманних фар |
|
M167 |
Стартер |
|
P9 |
Спідометр |
|
S13 |
Вимикач стоп-сигналів (датчик положення педалі гальма) |
|
S28 |
Вимикач ліхтарів заднього ходу |
|
S253 |
Датчик аварійного тиску масла |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле, панель приладів 1 |
|
X28-2 |
Блок запобіжників/реле, моторний відсік 2 |
|
X79 |
Замок запалювання — “ACC” |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
