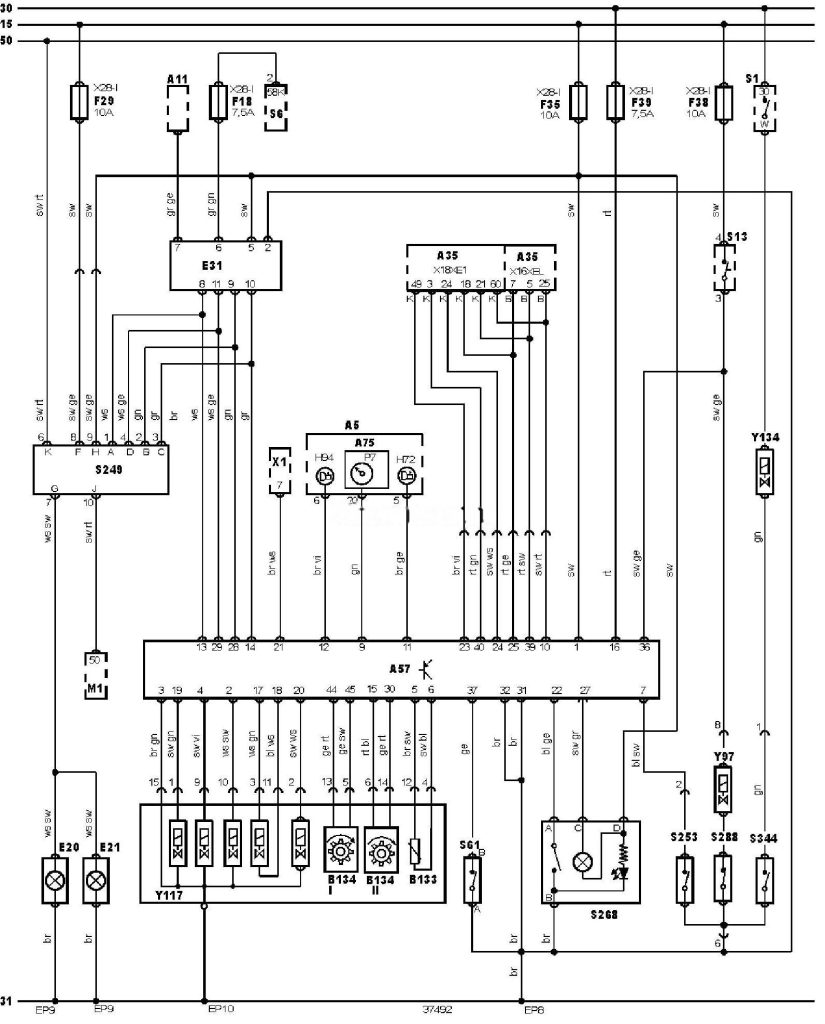

Електрична схема АКПП Opel Zafira 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 року випуску.
Електросхема автоматичної коробки перемикання передач.
позначення до електричної схеми Opel Zafira
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
50 |
Замок запалювання — сигнал запуску |
|
A5 |
Комбінація приборів |
|
A11 |
Багатофункціональний блок керування |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
A57 |
Електронний блок керування трансмісією (TCM) |
|
A75 |
Блок керування комбінацією приборів |
|
B133 |
Датчик температури робочої рідини трансмісії |
|
B1341 |
Датчик швидкості автомобіля (трансмісія) |
|
B1342 |
Датчик швидкості автомобіля (трансмісія) |
|
EP10 |
Точка маси |
|
EP8 |
Точка маси |
|
EP9 |
Точка маси |
|
E20 |
Лампа ліхтаря заднього ходу (лівого або єдиного) |
|
E21 |
Лампа ліхтаря заднього ходу (правого) |
|
E31 |
Лампа підсвічування селектора |
|
F18 |
Запобіжник |
|
F29 |
Запобіжник |
|
F35 |
Запобіжник |
|
F38 |
Запобіжник |
|
F39 |
Запобіжник |
|
H72 |
Індикатор несправності трансмісії |
|
H94 |
Індикатор режиму роботи трансмісії |
|
M1 |
Стартер |
|
P7 |
Тахометр |
|
S1 |
Замок запалювання |
|
S6 |
Комбінований перемикач |
|
S13 |
Вимикач стоп-сигналів (датчик положення педалі гальма) |
|
S61 |
Вимикач режиму kick-down |
|
S249 |
Датчик положення селектора |
|
S253 |
Перемикач вибору режиму роботи трансмісії |
|
S268 |
Датчик увімкнення третьої передачі |
|
S288 |
Вимикач блокування перемикання трансмісії |
|
S344 |
Вимикач заборони запуску |
|
X1 |
Діагностичний роз’єм (DLC) |
|
Y97 |
Клапан керування перемиканням трансмісії |
|
Y117 |
Блок клапанів трансмісії |
|
Y134 |
Е/м клапан блокування ключа в замку запалювання |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
