Електрична схема двигуна Opel Zafira 2002, 2003, 2004, 2005, 2006 року випуску.

Електросхема системи управління двигуном Z22SE — 2.2 літра (2002-).

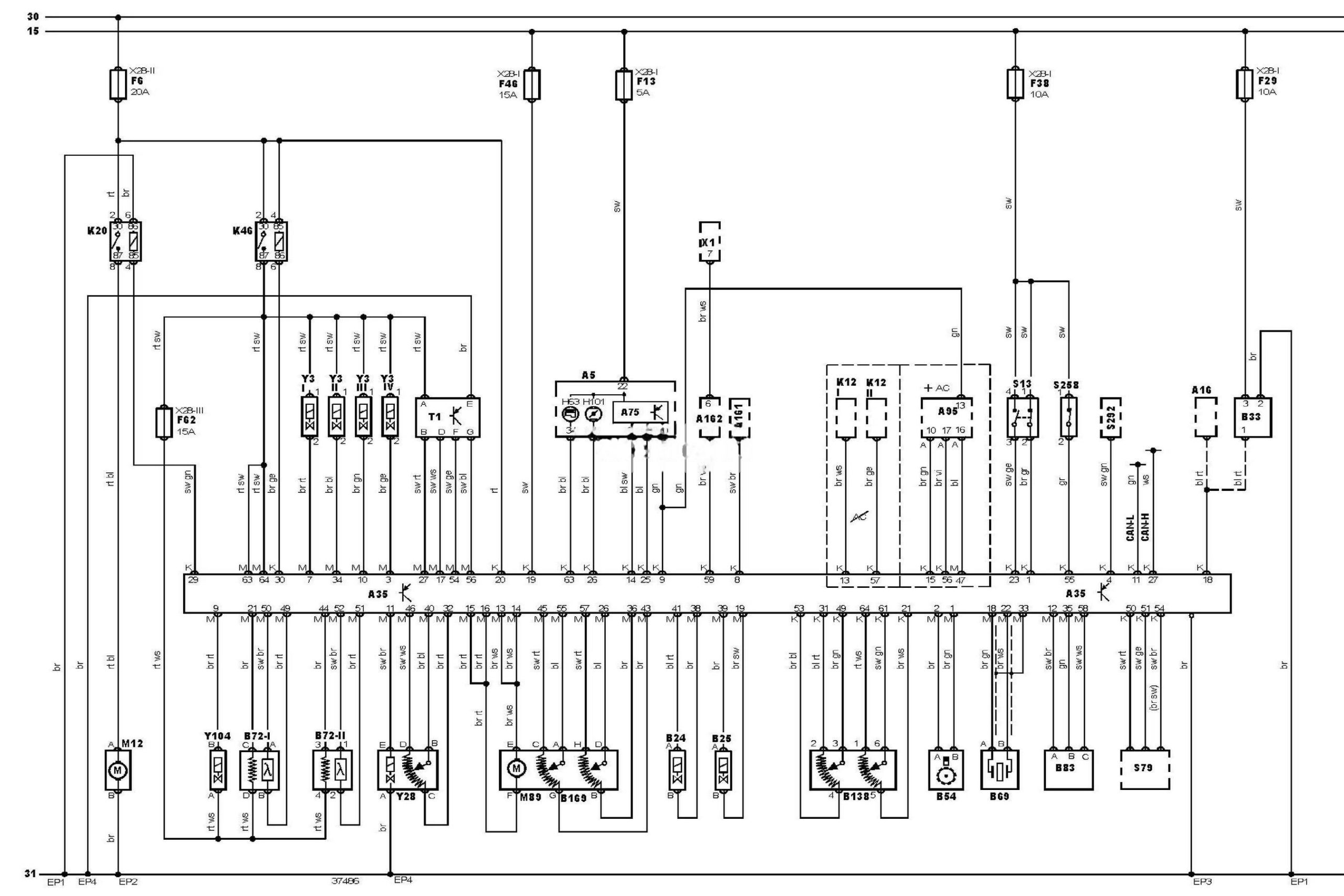

Електросхема двигуна Z22SE тип 2 Opel Zafira-A
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)



Позначення до електричної схеми Opel Zafira

15

Замок запалювання — запалювання УВІМК.

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A5

Комбінація приборів

A16

Електронний блок управління ABS

A35

Електронний блок управління двигуном (ECM)

A75

Блок управління комбінацією приборів

A95

Блок управління електродвигуном вентилятора системи охолодження

A161

Багатофункціональний дисплей

A162

Електронний блок управління іммобілайзером

B24

Датчик температури охолоджуючої рідини

B25

Датчик температури повітря на впуску

B33

Датчик швидкості автомобіля

B54

Датчик положення колінчастого вала

B69

Датчик детонації

B72-1

Підігрівається кисневий датчик

B72-2

Підігрівається кисневий датчик

B83

Датчик абсолютного тиску у впускному колекторі

B138

Датчик положення педалі акселератора

B169

Датчик положення електродвигуна приводу дросельної заслінки

CAN-H

Контролер (шина передачі даних) — сигнал високого рівня

CAN-L

Контролер (шина передачі даних) — сигнал низького рівня

EP1

Точка маси

EP2

Точка маси

EP3

Точка маси

EP4

Точка маси

F6

Запобіжник

F13

Запобіжник

F29

Запобіжник

F38

Запобіжник

F46

Запобіжник

F62

Запобіжник

H63

Індикатор несправності системи управління двигуном (M1L)

H101

Індикатор несправності системи управління дросельною заслінкою

K121

Реле електродвигуна вентилятора системи охолодження

K122

Реле електродвигуна вентилятора системи охолодження

K20

Реле паливного насоса

K46

Реле системи управління двигуном

M12

Паливний насос

M89

Електродвигун приводу дросельної заслінки

S13

Вимикач стоп-сигналів (датчик положення педалі гальма)

S79

Головний вимикач системи підтримки швидкості (круїз-контроль)

S258

Кінцевий вимикач (датчик положення) педалі зчеплення

S292

Панель управління кондиціонером/опалювачем

T1

Котушка запалювання

X1

Діагностичний роз’єм (DLC)

Y3

Форсунка

Y28

Е/м клапан системи рециркуляції ВГ (EGR)

Y104

Е/м клапан акумулятора парів палива

Кольори проводів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
