Електрична схема двигуна Opel Zafira 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 року випуску.

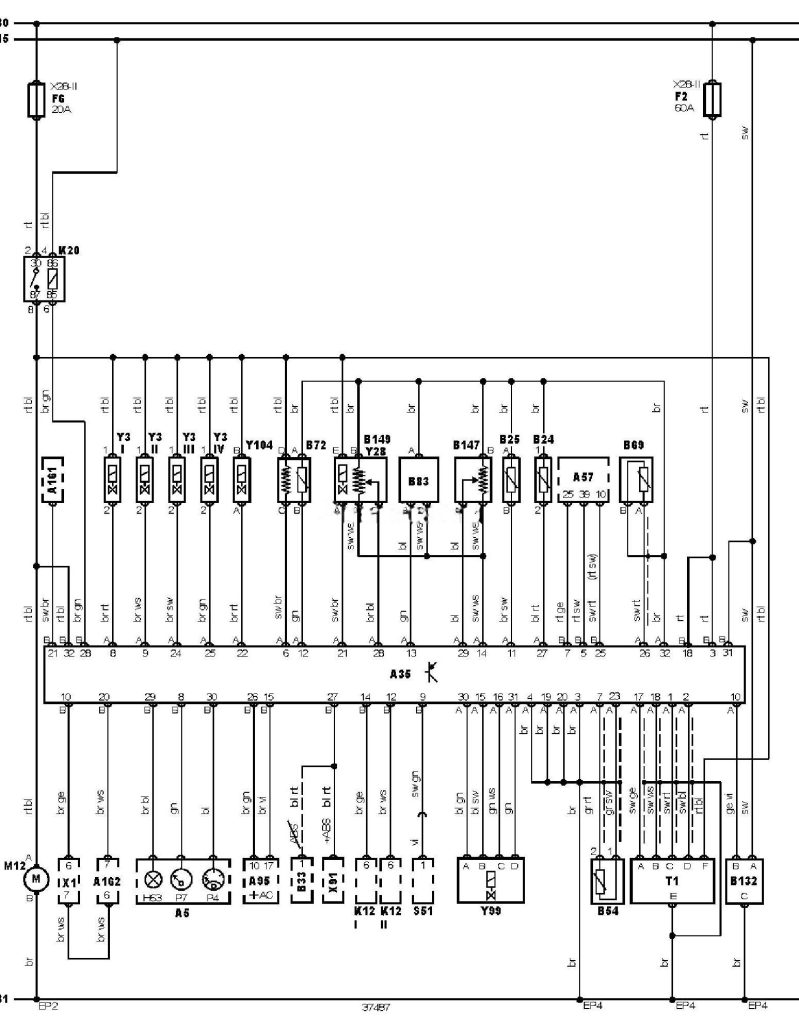

Електросхема системи управління двигуном X16XEL — 1,6 літра.
Позначення до електричної схеми Opel Zafira
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A35 |
Електронний блок управління двигуном (ECM) |
|
A57 |
Електронний блок управління трансмісією (TCM) |
|
A95 |
Блок управління електродвигуном вентилятора системи охолодження |
|
A161 |
Багатофункціональний дисплей |
|
A162 |
Електронний блок управління іммобілайзером |
|
B24 |
Датчик температури охолоджуючої рідини |
|
B25 |
Датчик температури повітря на впуску |
|
B33 |
Датчик швидкості автомобіля |
|
B54 |
Датчик положення колінчастого вала |
|
B69 |
Датчик детонації |
|
B72 |
Підігрітий кисневий датчик |
|
B83 |
Датчик абсолютного тиску у впускному колекторі |
|
B132 |
Датчик положення розподільного вала |
|
B147 |
Датчик положення дросельної заслінки |
|
B149 |
Датчик положення клапана системи рециркуляції вихлопних газів (EGR) |
|
EP2 |
Точка маси |
|
EP4 |
Точка маси |
|
F2 |
Запобіжник |
|
F6 |
Запобіжник |
|
H63 |
Індикатор несправності системи управління двигуном (M1L) |
|
K121 |
Реле електродвигуна вентилятора системи охолодження |
|
K122 |
Реле електродвигуна вентилятора системи охолодження |
|
K20 |
Реле паливного насоса |
|
M12 |
Паливний насос |
|
P4 |
Покажчик температури охолоджуючої рідини |
|
P7 |
Тахометр |
|
S51 |
Датчик-вимикач по температурі за випарником |
|
T1 |
Котушка запалювання |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X91 |
Роз’єм датчика швидкості автомобіля |
|
Y3 |
Форсунка |
|
Y28 |
Е/м клапан системи рециркуляції вихлопних газів (EGR) |
|
Y99 |
Клапан управління перепуском повітря на холостому ходу |
|
Y104 |
Е/м клапан акумулятора парів палива |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
