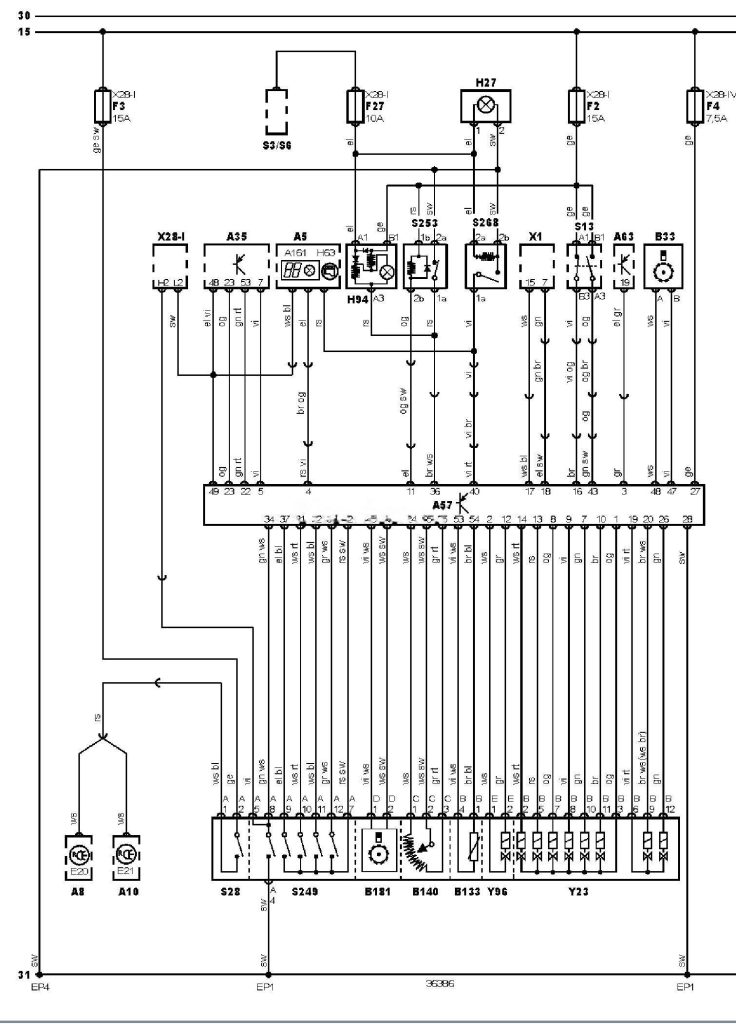

Електрична схема АКПП Renault Clio 2 (X65) 1998, 1999 року випуску.
Електросхема автоматичної коробки перемикання передач (-1999).
Позначення до електричної схеми Renault Clio
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приладів |
|
A8 |
Лівий задній ліхтар у зборі |
|
A10 |
Правий задній ліхтар у зборі |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
A57 |
Електронний блок керування трансмісією (TCM) |
|
A63 |
Електронний блок керування кондиціонером |
|
A161 |
Багатофункціональний дисплей |
|
B33 |
Датчик швидкості автомобіля |
|
B133 |
Датчик температури робочої рідини трансмісії |
|
B140 |
Датчик тиску робочої рідини трансмісії |
|
B181 |
Датчик частоти обертання вала турбінного колеса |
|
EP1 |
Точка маси |
|
EP4 |
Точка маси |
|
E20 |
Лампа ліхтаря заднього ходу (лівого або єдиного) |
|
E21 |
Лампа ліхтаря заднього ходу (правого) |
|
F2 |
Запобіжник |
|
F3 |
Запобіжник |
|
F4 |
Запобіжник |
|
F27 |
Запобіжник |
|
H27 |
Індикатор(и) системи перемикання передач |
|
H63 |
Індикатор несправності системи керування двигуном (M1L) |
|
H94 |
Індикатор режиму роботи трансмісії |
|
S3 |
Вимикач фар |
|
S6 |
Комбінований перемикач |
|
S13 |
Вимикач стоп-сигналів (датчик положення педалі гальма) |
|
S28 |
Вимикач ліхтарів заднього ходу |
|
S249 |
Датчик положення селектора |
|
S253 |
Перемикач вибору режиму роботи трансмісії |
|
S268 |
Датчик увімкнення третьої передачі |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле |
|
Y23 |
Блок клапанів трансмісії |
|
Y96 |
Е/м клапан блокування гідротрансформатора трансмісії |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
