Електрична схема АКПП Peugeot 406 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004 року випуску.

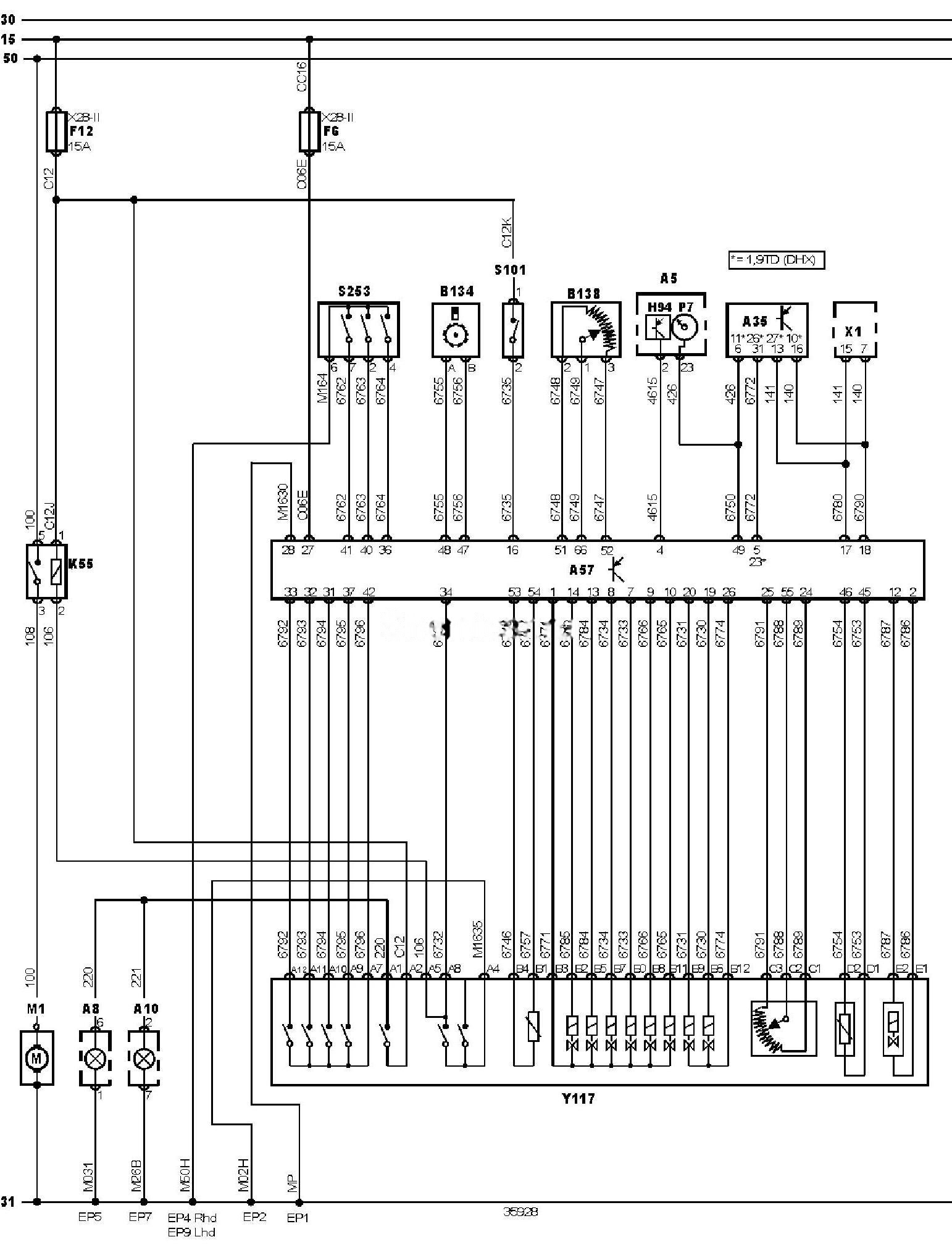

Електросхема автоматичної коробки перемикання передач — AL4.
Позначення до електричної схеми Peugeot 406
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
50 |
Замок запалювання — сигнал запуску |
|
A5 |
Комбінація приборів |
|
A8 |
Лівий задній ліхтар у зборі |
|
A10 |
Правий задній ліхтар у зборі |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
A57 |
Електронний блок керування трансмісією (TCM) |
|
B134 |
Датчик швидкості автомобіля (трансмісія) |
|
B138 |
Датчик положення педалі акселератора |
|
EP1 |
Точка маси |
|
EP2 |
Точка маси |
|
EP4 |
Точка маси |
|
EP5 |
Точка маси |
|
EP7 |
Точка маси |
|
EP9 |
Точка маси |
|
F6 |
Запобіжник |
|
F12 |
Запобіжник |
|
H94 |
Індикатор режиму роботи трансмісії |
|
K55 |
Реле вимикача заборони запуску |
|
M1 |
Стартер |
|
P7 |
Тахометр |
|
S101 |
Кінцевий вимикач системи підтримки швидкості (круїз-контролю) на педалі гальма |
|
S253 |
Перемикач вибору режиму роботи трансмісії |
|
X1 |
Діагностичний роз’єм (DLC) |
|
Y117 |
Блок клапанів трансмісії |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
