Електрична схема АКПП Peugeot 406 Coupe 2001, 2002, 2003, 2004, 2005, 2006 року випуску.

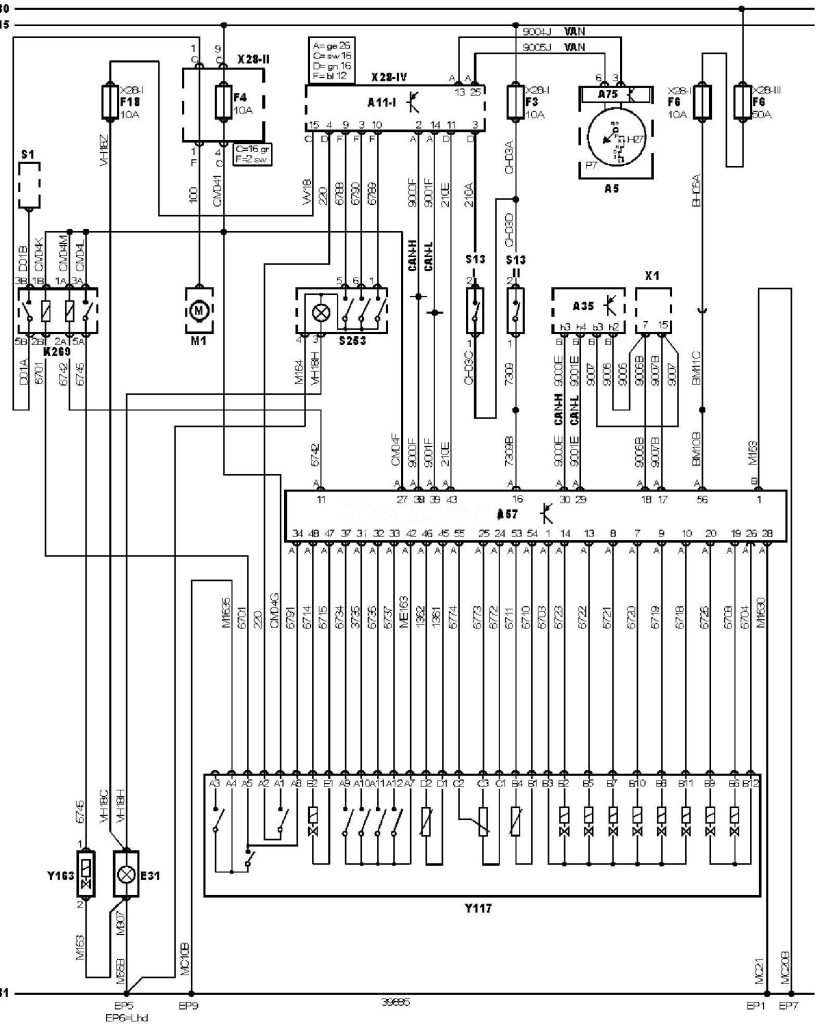

Електросхема автоматична коробка перемикання передач (07.2001-).
Позначення до електричної схеми Peugeot 406
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A11-1 |
Багатофункціональний блок керування 1 |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
A57 |
Електронний блок керування трансмісією (TCM) |
|
A75 |
Блок керування комбінацією приборів |
|
EP1 |
Точка маси |
|
EP5 |
Точка маси |
|
EP6 |
Точка маси |
|
EP7 |
Точка маси |
|
EP9 |
Точка маси |
|
E31 |
Лампа підсвічування селектора |
|
F3 |
Запобіжник |
|
F4 |
Запобіжник |
|
F6 |
Запобіжник |
|
F18 |
Запобіжник |
|
H27 |
Індикатор(и) системи перемикання передач |
|
K269 |
Реле блокування селектора (діапазон “P”) |
|
M1 |
Стартер |
|
P7 |
Тахометр |
|
S1 |
Замок запалювання |
|
S13 |
Вимикач стоп-сигналів (датчик положення педалі гальма) |
|
S253 |
Перемикач вибору режиму роботи трансмісії |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле, панель приладів 1 |
|
X28-2 |
Блок запобіжників/реле, моторний відсік 1 |
|
X28-3 |
Блок запобіжників/реле, панель приладів 2 |
|
X28-1V |
Блок запобіжників/реле, моторний відсік 2 |
|
Y117 |
Блок клапанів трансмісії |
|
Y163 |
Е/м клапан блокування селектора (“P”) |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
