Електрична схема DLC Peugeot 406 Coupe 2001, 2002, 2003, 2004, 2005, 2006 року випуску.

Електросхема діагностичного роз’єму (DLC) (07.2001-).

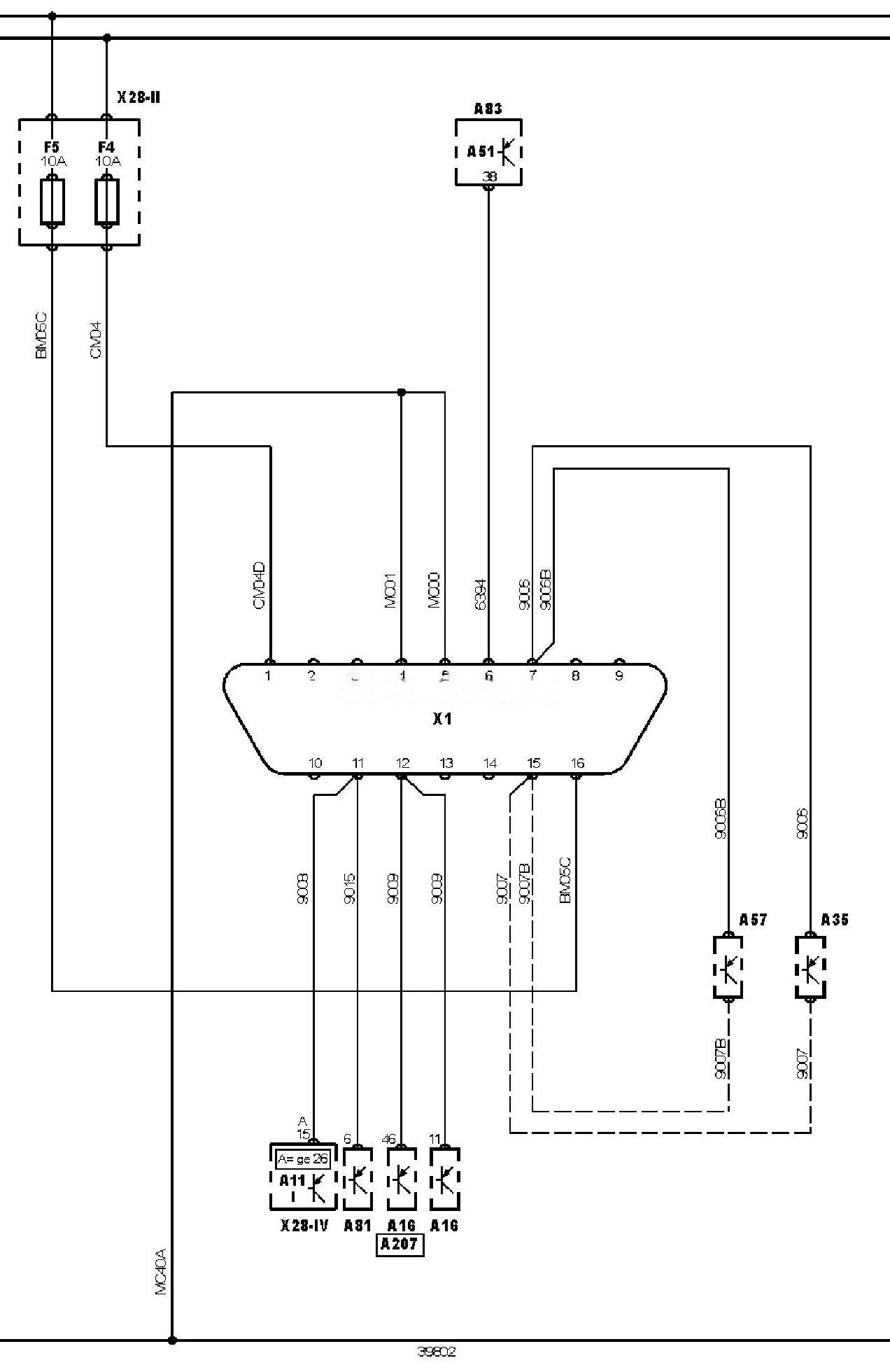

Електросхема DLC тип 2 Peugeot 406 Coupe
🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)



Позначення до електричної схеми Peugeot 406

15

Замок запалювання — запалювання УВІМКНЕНО

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A11

Багатофункціональний блок керування

A16

Електронний блок керування ABS

A35

Електронний блок керування двигуном (ECM)

A51

Блок керування пам’яттю налаштувань

A57

Електронний блок керування трансмісією (TCM)

A81

Блок керування підсилювачем керма

A83

Блок регулювання сидінь/дзеркал

F4

Запобіжник

F5

Запобіжник

X1

Діагностичний роз’єм (DLC)

X28-2

Блок запобіжників/реле, моторний відсік 1

X28-1V

Блок запобіжників/реле, моторний відсік 2



Кольори дротів на схемі.

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
