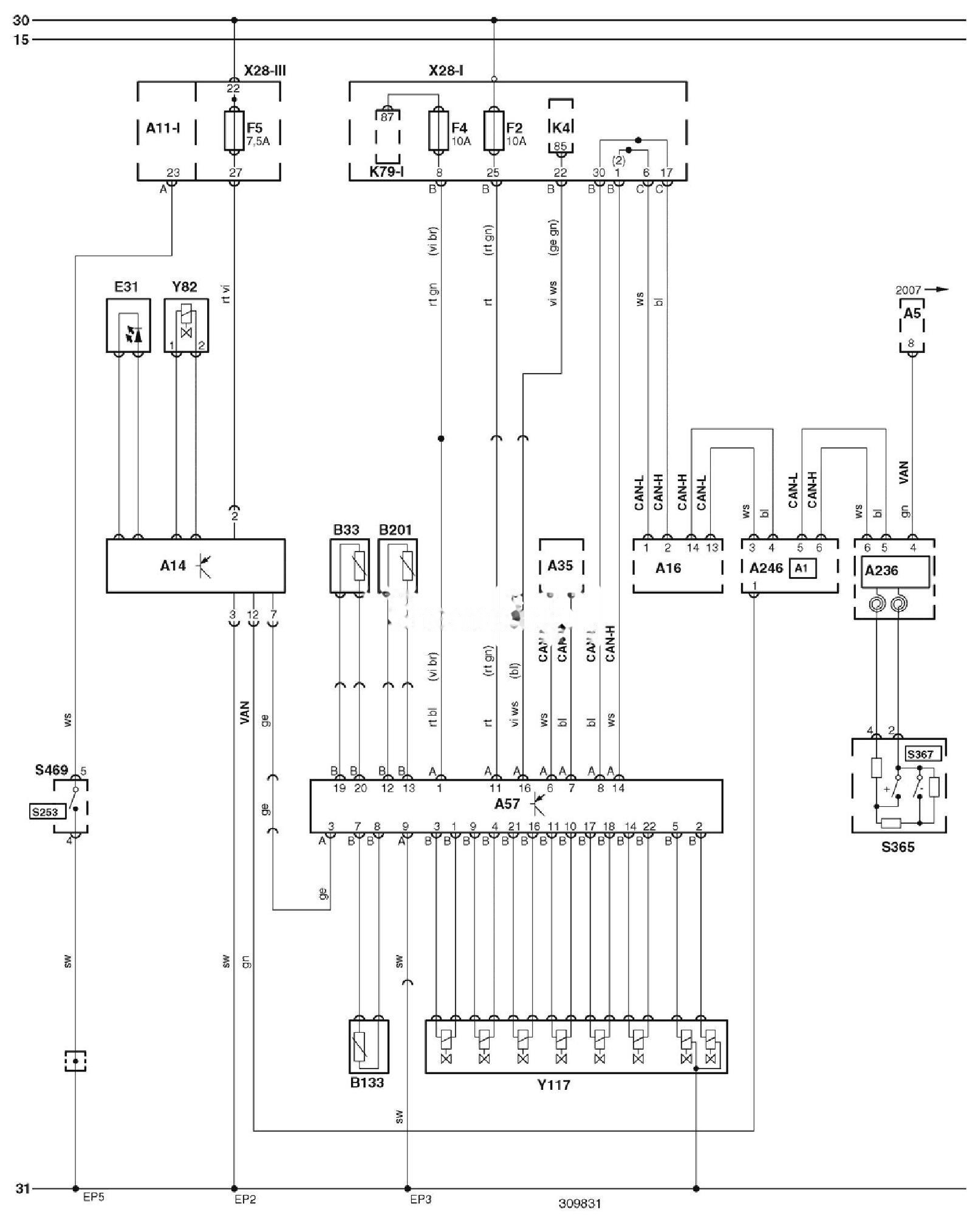

Електрична схема АКПП Saab 9-3 2009, 2010, 2011, 2012 року випуску.
Електросхема автоматичної коробки перемикання передач (2009-) 6-ст. КПП.
Позначення до електричної схеми Saab
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A1 |
Аудіосистема |
|
A5 |
Комбінація приладів |
|
A14 |
Блок управління перемиканням передач |
|
A16 |
Електронний блок управління ABS |
|
A35 |
Електронний блок управління двигуном (ECM) |
|
A57 |
Електронний блок управління трансмісією (TCM) |
|
A236 |
Блок управління електрообладнанням рульової колонки |
|
A246 |
Шина даних CAN, блок управління шлюзом |
|
B33 |
Датчик швидкості автомобіля |
|
B133 |
Датчик температури робочої рідини трансмісії |
|
B201 |
Датчик частоти обертання вхідного вала трансмісії |
|
CAN-H |
Контролер (шина передачі даних) — сигнал високого рівня |
|
CAN-L |
Контролер (шина передачі даних) — сигнал низького рівня |
|
E31 |
Лампа підсвічування селектора |
|
F2 |
Запобіжник |
|
F4 |
Запобіжник |
|
F5 |
Запобіжник |
|
K4 |
Реле стартера |
|
S253 |
Перемикач вибору режиму роботи трансмісії |
|
S365 |
Комбінований перемикач (на кермовому колесі) |
|
S367 |
Перемикач системи управління трансмісією |
|
S469 |
Перемикач режимів цифрового багатофункціонального дисплея |
|
VAN |
Шина даних VAN |
|
Y82 |
Привід блокування селектора трансмісії |
|
Y117 |
Блок клапанів трансмісії |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
